Паяные теплообменники ТТ для реализации процессов конденсации фреона

Паяные теплообменные аппараты ТТ – это прекрасный выбор для реализации системы конденсации разных фреонов. Эти аппараты продуктивны в решении задачи передачи тепла, которое формируется при конденсации второго носителя, и которая после этого поступает в оборудование отопительной системы. Теплообменные аппараты обладают высокими максимумами значений давления до 45 бар, а также имеют патрубки "под пайку", что упрощает процесс установки аппарата к фреоновой линии. За счет малогабаритности аппарат легко разместить в коллекторном шкафу или специальной нише. Все эти достоинства применения аппарата определяют их преимущественную эксплуатацию для систем охлаждения, кондиционирования и тепловых насосах.

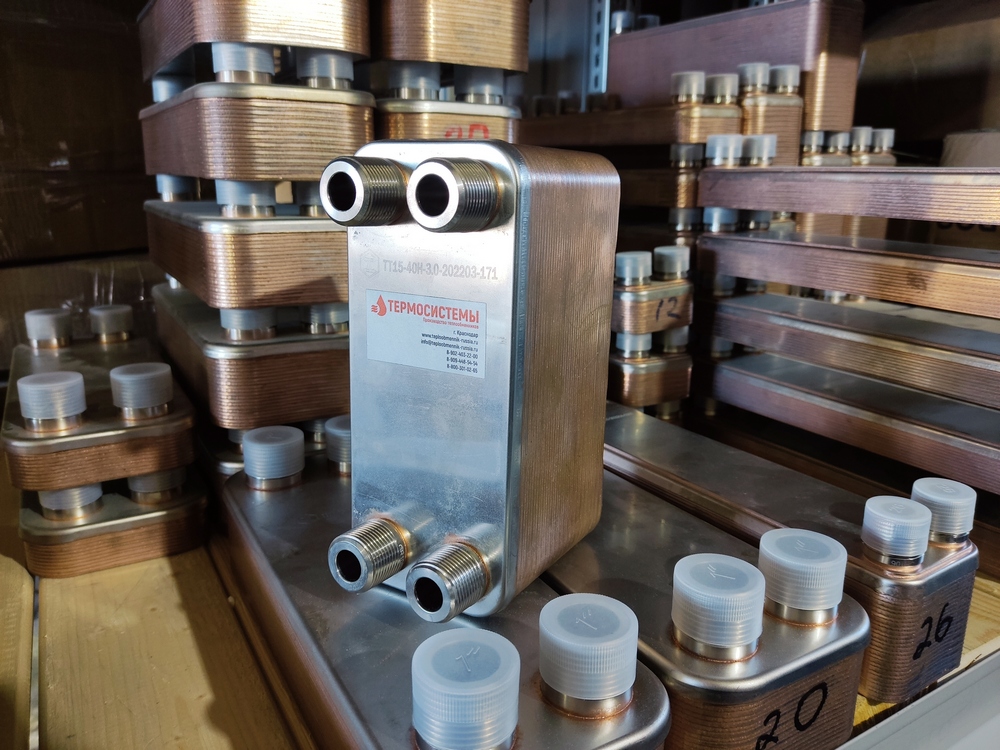

Механизм теплообменного аппарата собран из пакетов специальных пластин, которые в свою очередь изготовлены из качественных марок нержавеющей стали. В пакете пластины спаяны между собой с помощью медного припоя. В аппарате пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым по специальным канальцам. Каждый теплообменный аппарат имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

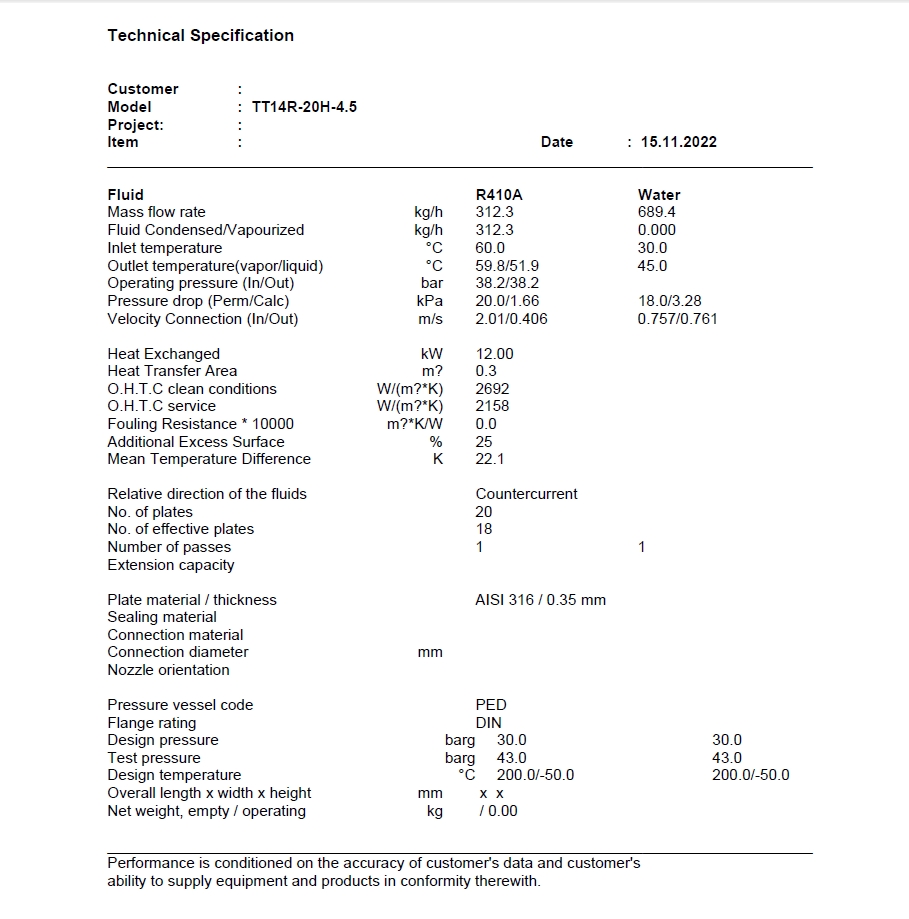

Пример расчёта теплообменного аппарата (конденсатора фреона)

Пример тех. расчёта паяного теплообменного аппарата (конденсатора фреона), задачей которого нужен для подогрева воды в отопительной системе помещения. Прогревающий носитель – фреон R410A. Теплообменный аппарат рассчитан по данным:

Мощность – 12 кВт.
Температура конденсации фреона R410A – 60С
Температура подогретой воды – с 30С до 45С.
Носитель тепла с температурой 45С поступает в оборудование отопительного контура (радиаторы)

По этим данным мы рассчитали паяный теплообменный аппарат ТТ14R-20-4.5. В составе этого аппарата 20 пластин, а поверхность теплообмена составит – 0,28 м2.

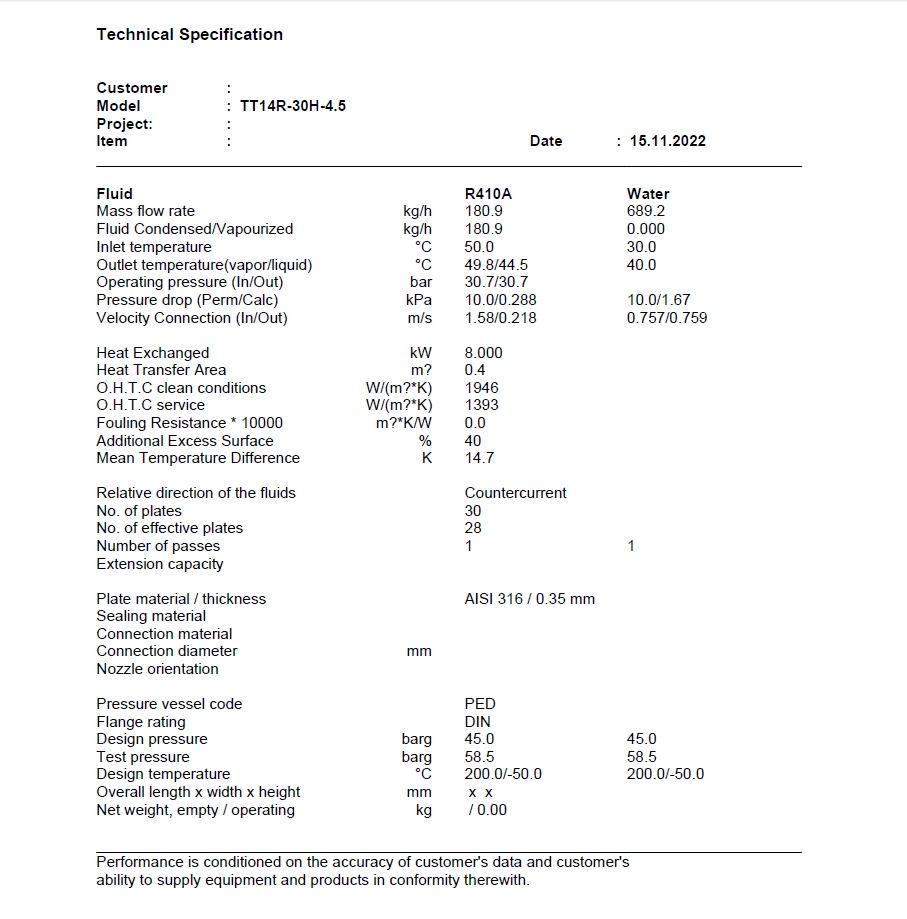

Пример расчёта теплообменного аппарата (конденсатора фреона)

Пример тех. расчёта паяного теплообменного аппарата (конденсатора фреона), задачей которого нужен для подогрева воды в контуре теплых полов здания. Прогревающий носитель – фреон R410A. Теплообменный аппарат рассчитан по данным:

Мощность – 8 кВт.
Температура конденсации фреона R410A – 60С
Температура подогретой воды – с 30С до 40С.
Носитель тепла с температурой 40С поступает в оборудование отопительного контура (теплые полы)

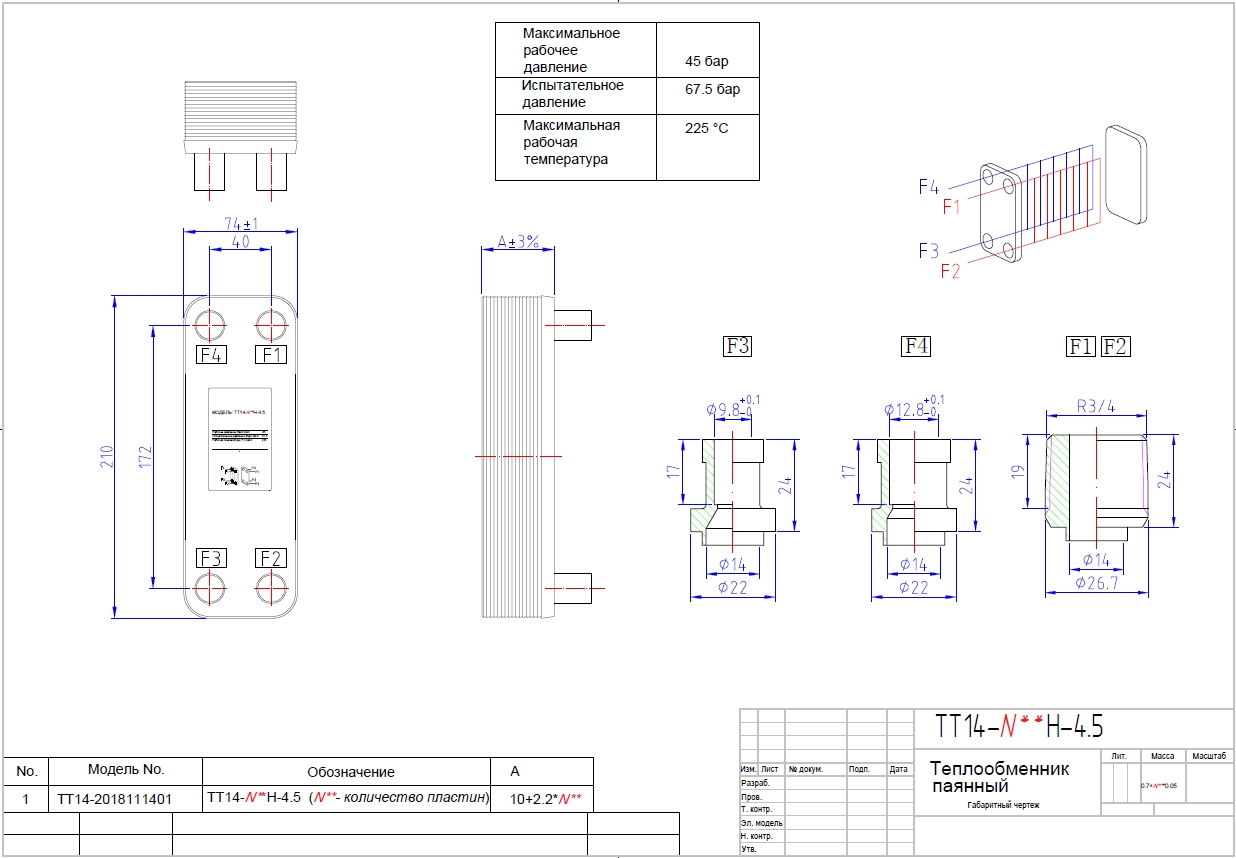

По этим данным мы рассчитали паяный теплообменный аппарат ТТ14R-30-4.5. В составе этого аппарата 30 пластин, а поверхность теплообмена составит – 0,42 м2.

Что нужно для тех. расчёта теплообменного аппаратаа

Расчёт теплообменного аппарата производится в специальных сертифицированных программах

Нам нужны параметры, чтобы выполнить тех. расчёт теплообменного аппарата:

Мощность теплообменного аппарата (кВт.).
Температура конденсации фреона.
До каких значений нужно прогреть внутренний носитель, который поступает в отопительную систему.

Мы выполним тех. расчёт всего в течение 15 минут! Сразу же направим его клиенту в комплексе с чертежом и коммерческим предложением, где укажем цены и возможные даты поставки.

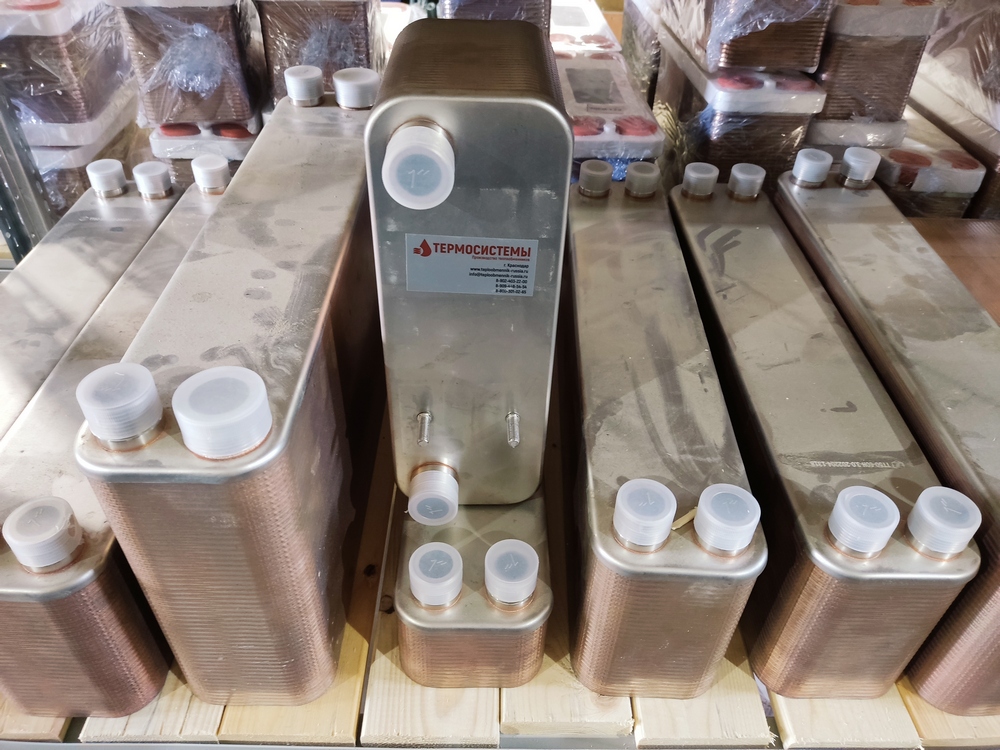

Данные паяных теплообменных аппаратов ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные аппараты ТТ — это надёжные приборы, которые доказали свою эффективность на протяжении 12 лет использования в самых сложных условиях. Эти аппараты имеют следующие достоинства:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...).

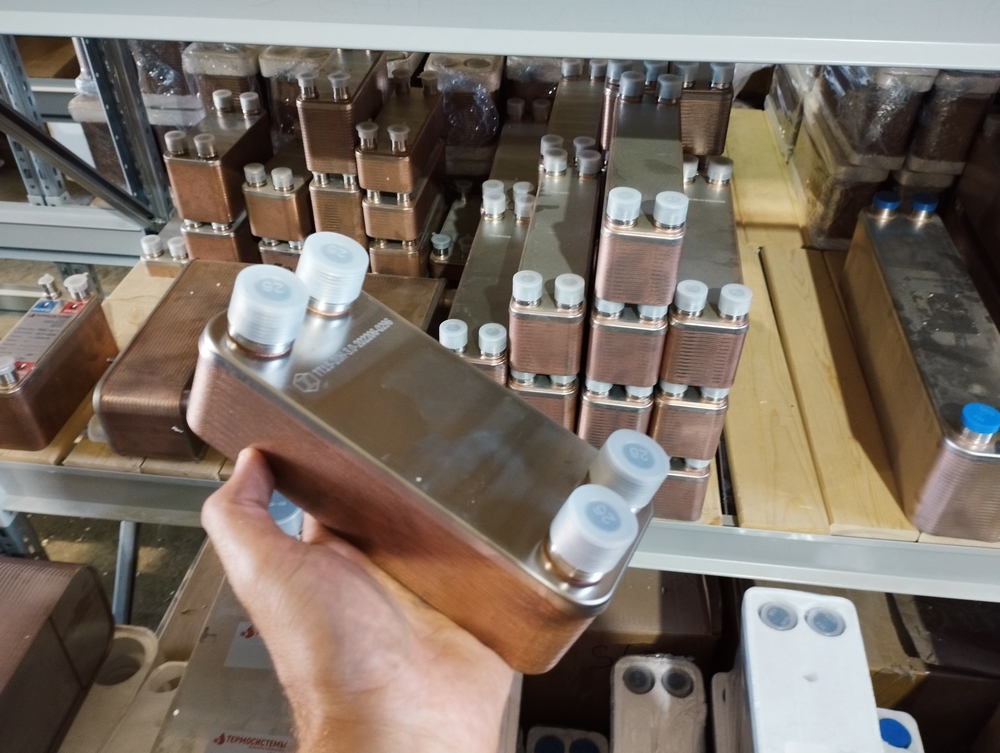

Малогабаритность. Аппарат легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные аппараты имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температуры носителей. Паяные аппараты могут использоваться в контурах, где нагревающим носителем будет пар.

Аппараты могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах.

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный аппарат и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..).

Механизм теплообменного аппарата производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные аппараты можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные аппараты?

Мы выпускаем аппараты на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Поверхность отопления зависит от мощности аппарата: разброс от 10м2 до 20 000 м2. Имеем в продаже аппараты любой функциональности отапливаемой поверхности в этом диапазоне.

Каков диаметр у патрубков?

Мы выпускаем теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Есть ли по фреоновой стороне патрубки «под пайку»?

Да, такие виды аппаратов у нас есть.

Какова поверхность теплообмена?

Каждый теплообменный аппарат имеет свои параметры по обмену теплом. Чем крупнее сам аппарат, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность обмена теплом. Измеряют поверхность в м2. Мы выпускаем теплообменные аппараты с поверхностью обмена теплом от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

Мы выпускаем модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С).

Что применяют для спайки пластин?

Для спайки пластин в пакеты берут тонкий лист меди.

Применяют ли теплообменные приборы для систем с фреонами?

Да. Их главная функция – это работа в качестве испарителей и конденсаторов фреона.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные аппараты – это отличный вариант для таких теплоносителей.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

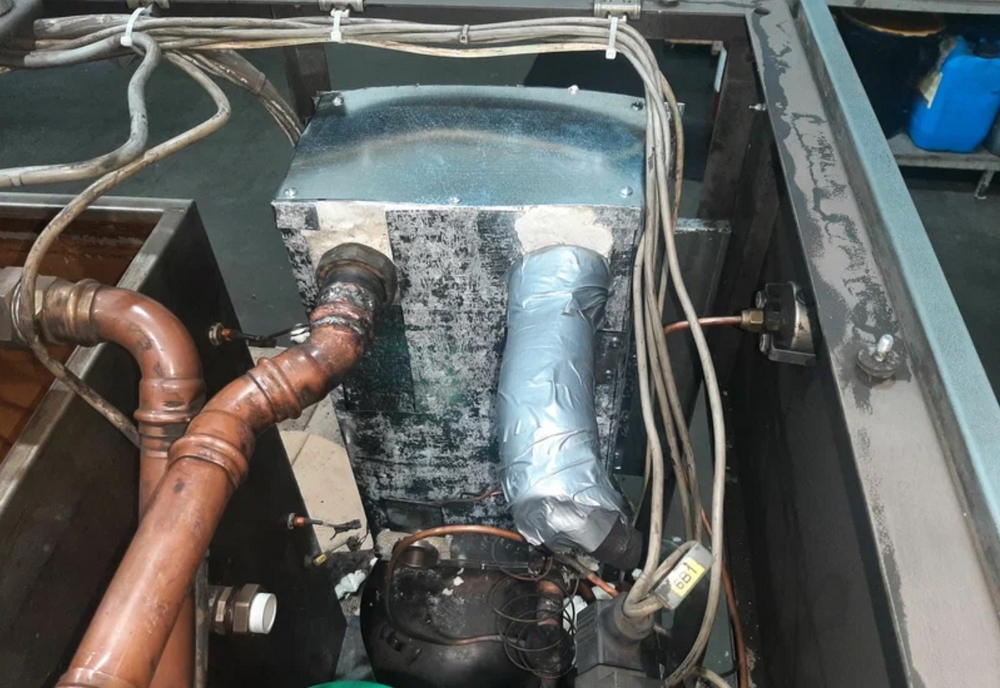

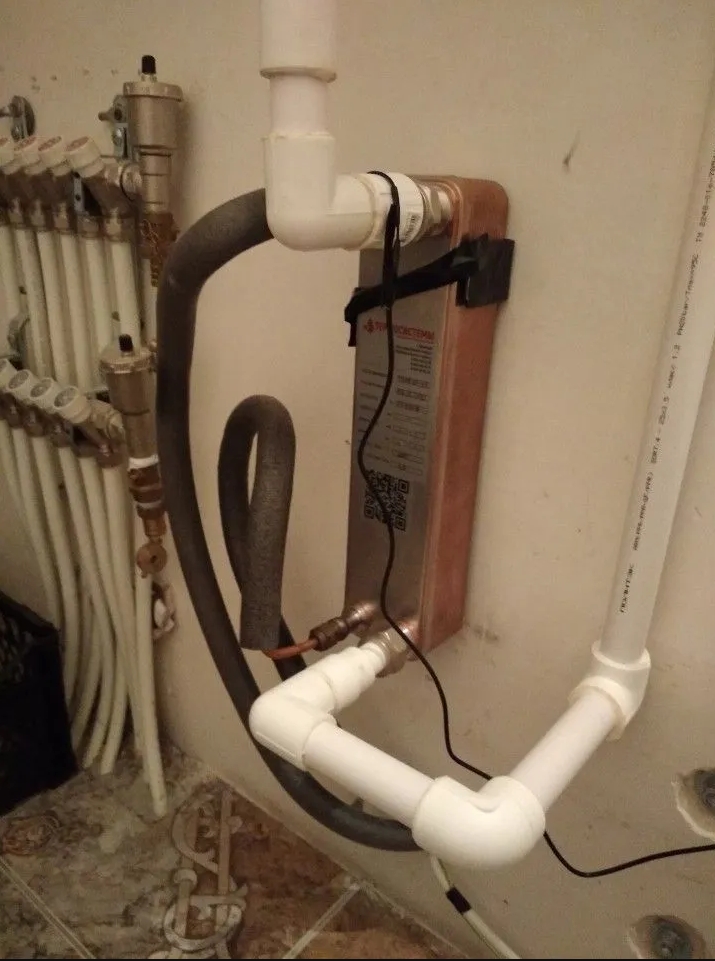

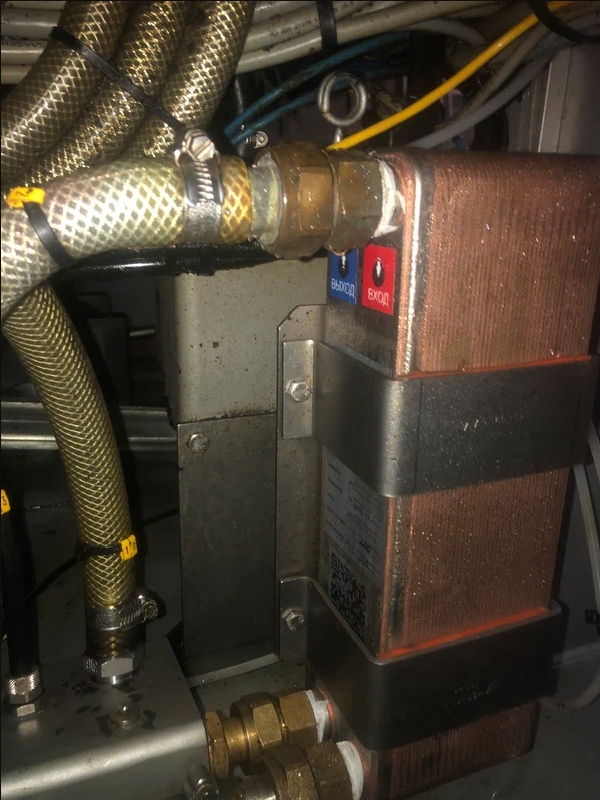

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль
