Паяные теплообменники ТТ для нагрева бассейна

Для прогрева воды в бассейне подбирают теплообменные аппараты с высокими данными теплопередачи, чтобы прогреть большой объем воды за минимальное время. Такими характеристиками наделены паяные пластинчатые аппараты, которые с высокой производительностью прогревают воду благодаря наличию в их механизме тонких нержавеющих пластин. Теплообменные аппараты также изготавливают из нержавеющей стали, что даёт возможность им дольше функционировать и защититься от влияния химических добавок в составе воды в бассейне.

Механизм теплообменного аппарата собран из пакетов специальных пластин, которые в свою очередь изготовлены из качественных марок нержавеющей стали. В пакете пластины спаяны между собой с помощью медного припоя. В аппарате пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым по специальным канальцам. Каждый теплообменный аппарат имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного аппарата для подогрева бассейна

Теплообменный аппарат прогревает воду в открытом бассейне объемом 15 м3. Теплообменный аппарат рассчитан по данным:

Мощность – 15 кВт.
Температура нагревающего носителя, поступающего от газового котла – 70С.
Температура воды в бассейне – увеличиваем с 25С до 28С. Вода 28С поступает в бассейн
Вид носителей – вода.

По этим данным мы рассчитали паяный теплообменный аппарат ТТ27-50. В составе этого аппарата 10 пластин, а поверхность теплообмена составит – 0,5 м2.

Пример расчёта теплообменного аппарата для подогрева бассейна

Теплообменный аппарат прогревает воду в открытом бассейне объемом 30 м3. Теплообменный аппарат рассчитан по данным:

Мощность – 15 кВт.
Температура нагревающего носителя, поступающего от газового котла – 70С.
Температура воды в бассейне – увеличиваем с 25С до 28С. Вода 28С поступает в бассейн.
Вид носителей – вода.

По этим данным мы рассчитали паяный теплообменный аппарат ТТ27-50. В составе этого аппарата 20 пластин, а поверхность теплообмена составит – 1 м2.

Что нужно для тех. расчёта теплообменного аппаратаа

Расчёт теплообменного аппарата производится в специальных сертифицированных программах

Нам нужны параметры, чтобы выполнить тех. расчёт теплообменного аппарата:

Мощность теплообменного прибора (кВт.) или объем бассейна в м3
Температурный режим нагревающего носителя
Вид бассейна – открытый или закрытый
До каких значений нужно прогреть воду в бассейне

Мы выполним тех. расчёт всего в течение 15 минут! Сразу же направим его клиенту в комплексе с чертежом и коммерческим предложением, где укажем цены и возможные даты поставки.

Данные паяных теплообменных аппаратов ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные аппараты ТТ — это надёжные приборы, которые доказали свою эффективность на протяжении 12 лет использования в самых сложных условиях. Эти аппараты имеют следующие достоинства:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...).

Малогабаритность. Аппарат легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные аппараты имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температуры носителей. Паяные аппараты могут использоваться в контурах, где нагревающим носителем будет пар.

Аппараты могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах.

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный аппарат и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..).

Механизм теплообменного аппарата производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные аппараты можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные аппараты?

Мы выпускаем аппараты на любую мощность от 1 кВт. до 2 МВт.

Можно ли использовать паяные теплообменные аппараты для прогрева бассейна?

Да, можно.

Какой теплообменный аппарат выгоднее по цене при одинаковой мощности – разборный или паяный?

Выгоднее по стоимости – паяный аппарат. Но нужно сказать, что последующее обслуживание и промывка легче у разборной модели, нежели чем у паяной.

Каков диаметр у патрубков?

Мы выпускаем теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Какова поверхность теплообмена?

Каждый теплообменный аппарат имеет свои параметры по обмену теплом. Чем крупнее сам аппарат, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность обмена теплом. Измеряют поверхность в м2. Мы выпускаем теплообменные аппараты с поверхностью обмена теплом от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

Мы выпускаем модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С).

Что применяют для спайки пластин?

Для спайки пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный аппарат с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные аппараты – это отличный вариант для таких теплоносителей.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

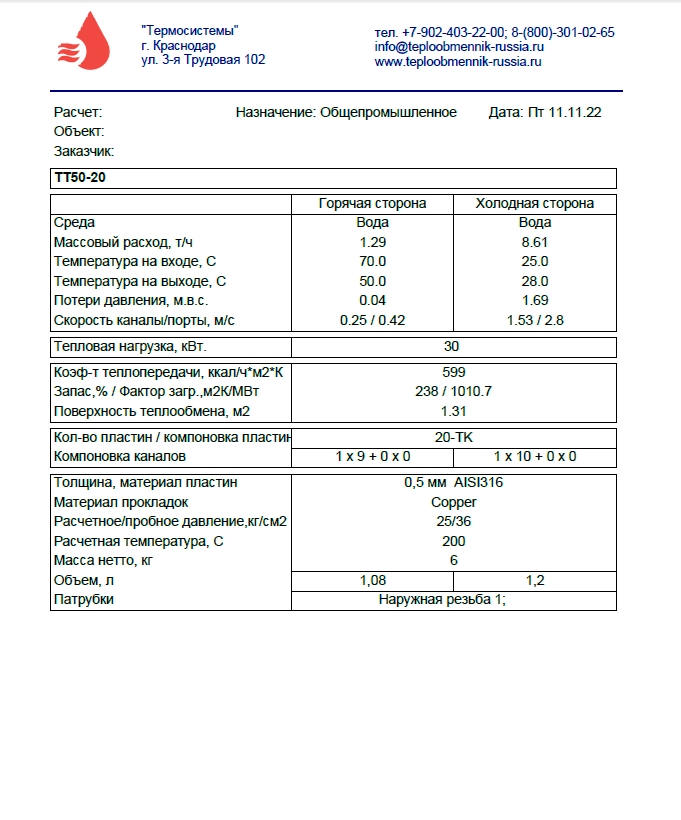

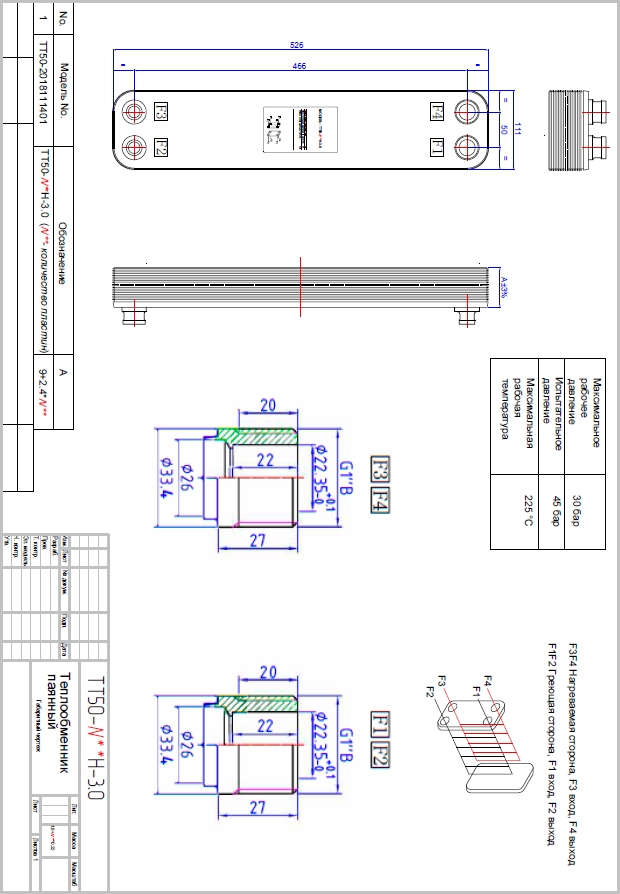

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20

Паяный теплообменник ТТ50-60 для майнинга. 55 кВт. Отзыв заказчика!

Паяный теплообменник ТТ27-30 для системы ГВС. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Паяный теплообменник ТТ27-10 для системы отопления. Мощность 5 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-10

Теплообменник ТТ20-20 для теплых полов. Площадь теплого пола - 70 м2. Отзыв Заказчика!

Паяный Теплообменник TT20-20

Паяный Теплообменник ТТ50-40 для охлаждения иммерсионной жидкости. Асиков L3+

Паяный Теплообменник TT50-40

Паяный теплообменник для системы теплых полов. Модель ТТ27-30. Отзыв Заказчика!

Паяный Теплообменник TT27-30
