Паяные теплообменники ТТ для реализации системы снеготаяния

Если заказчик ищет высокопроизводительную конструкцию снеготаяния, то ему нужен паяный теплообменный аппарат. Его основная задача – перенос тепла от нагревающего носителя к нагреваемому (антифризу). Подогретый антифриз протекает дальше в пучок труб, которые располагаются в бетонной подушке, что и прогревает пласт бетона до плюсовой температуры. Паяные теплообменные аппараты ТТ будут отличным выбором для таких систем. Эти аппараты высокопроизводительны и надёжны и могут функционировать с пиками давления до 30 бар, а также используются в контурах с гликолями (антифризами).

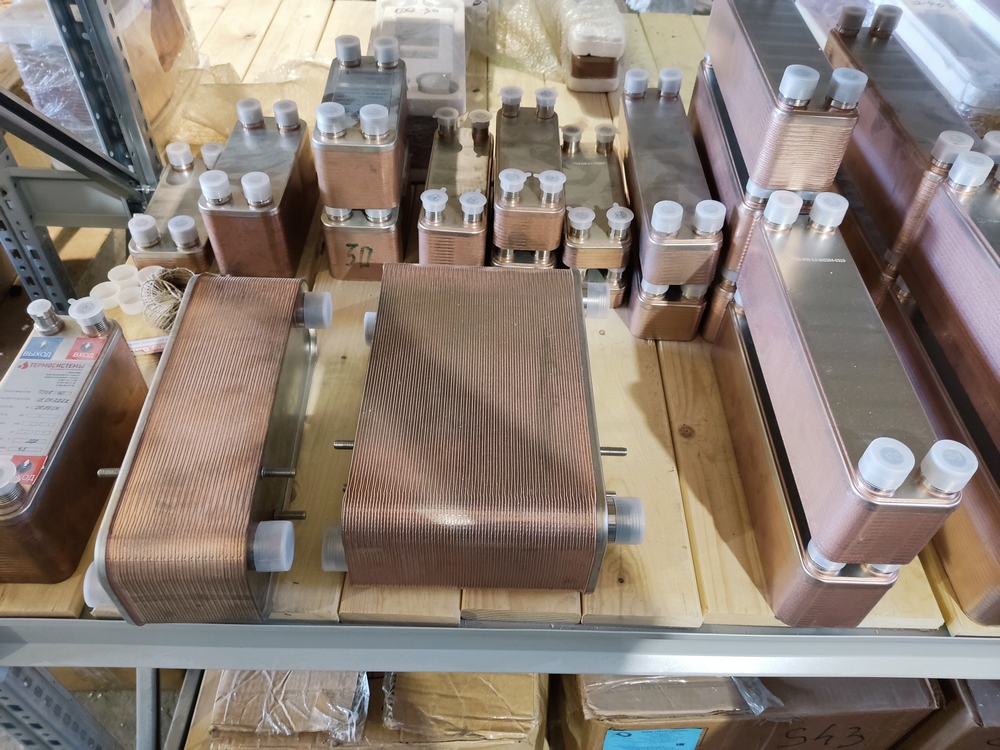

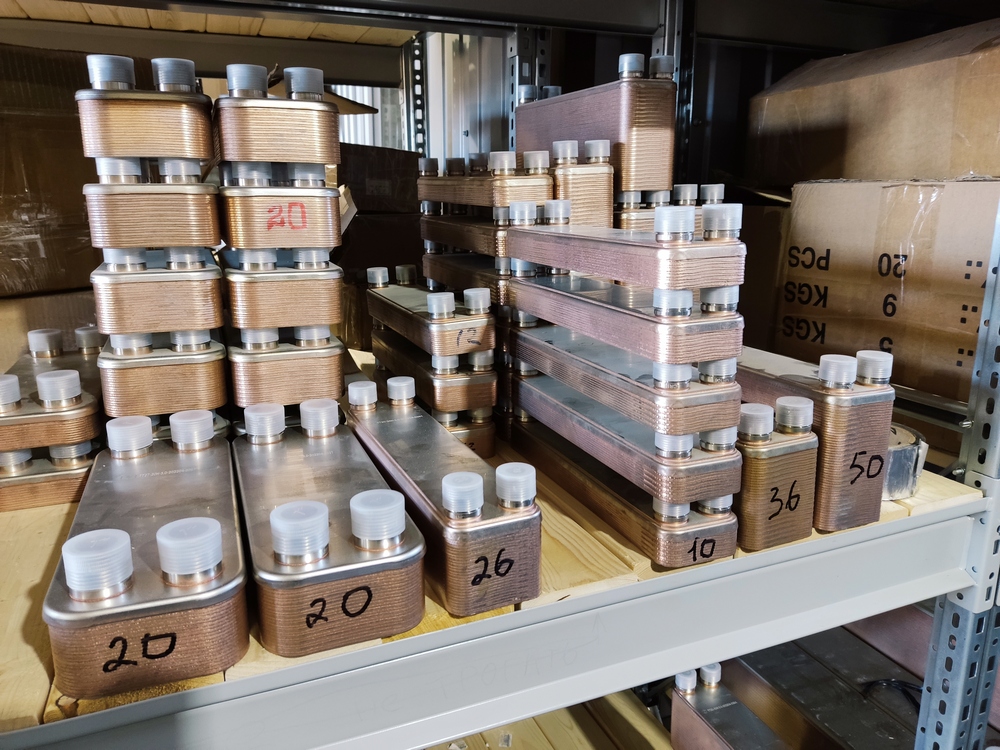

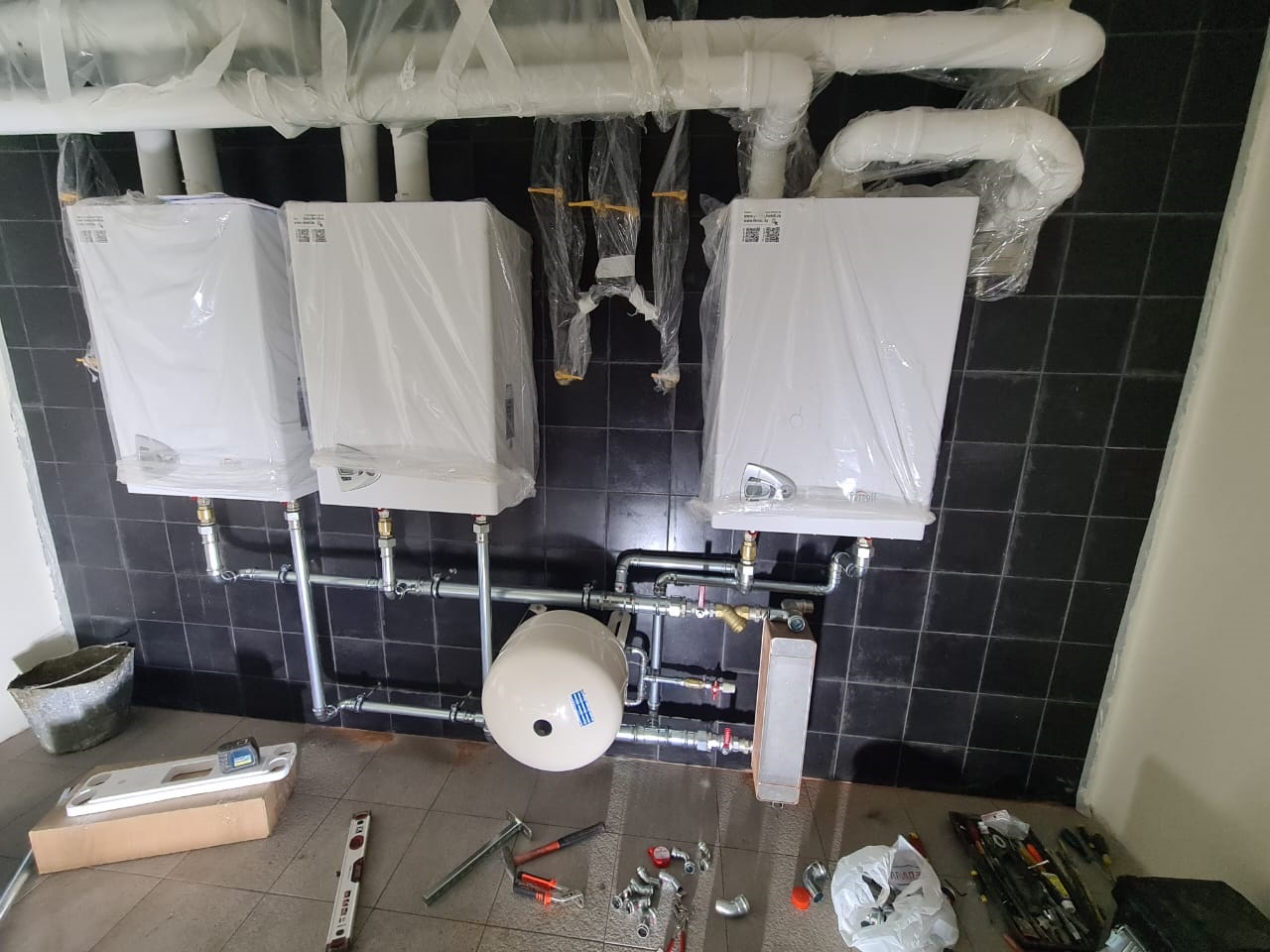

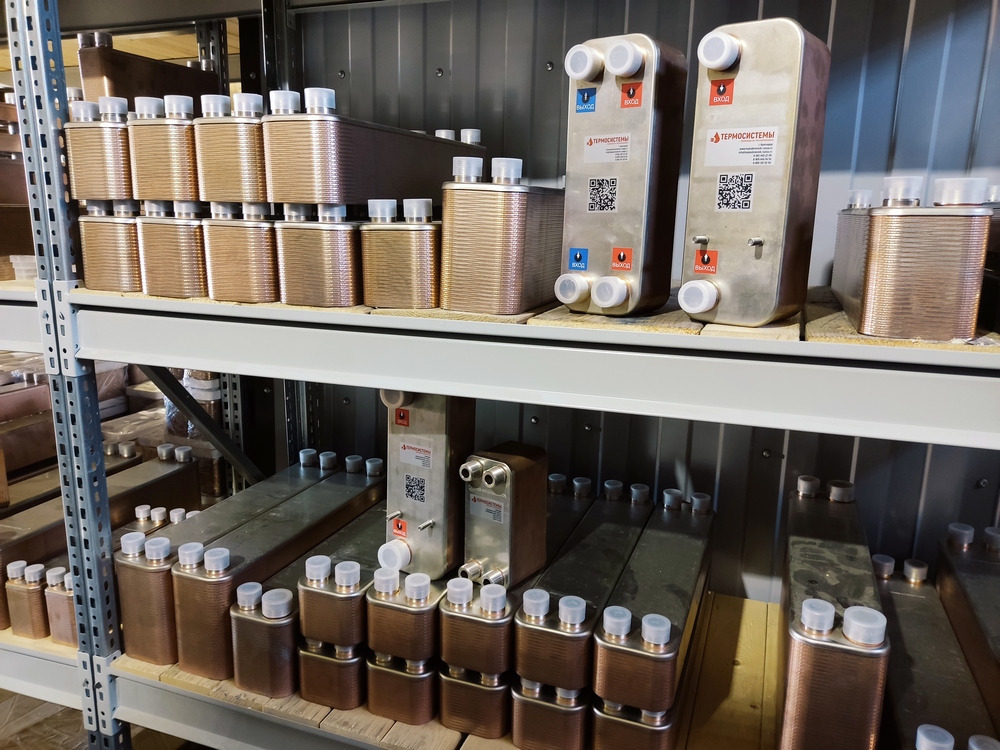

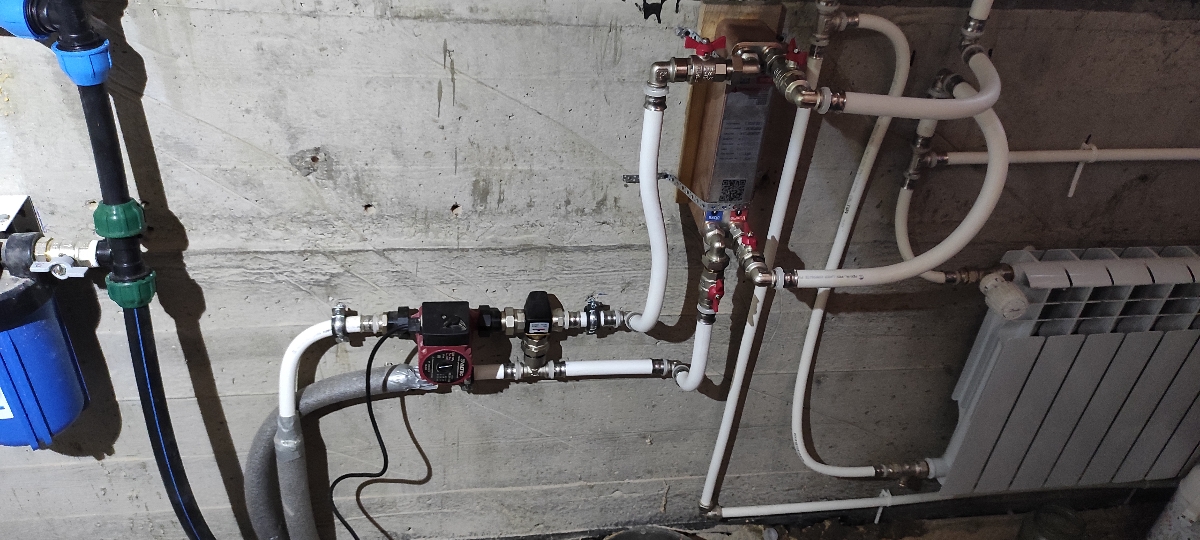

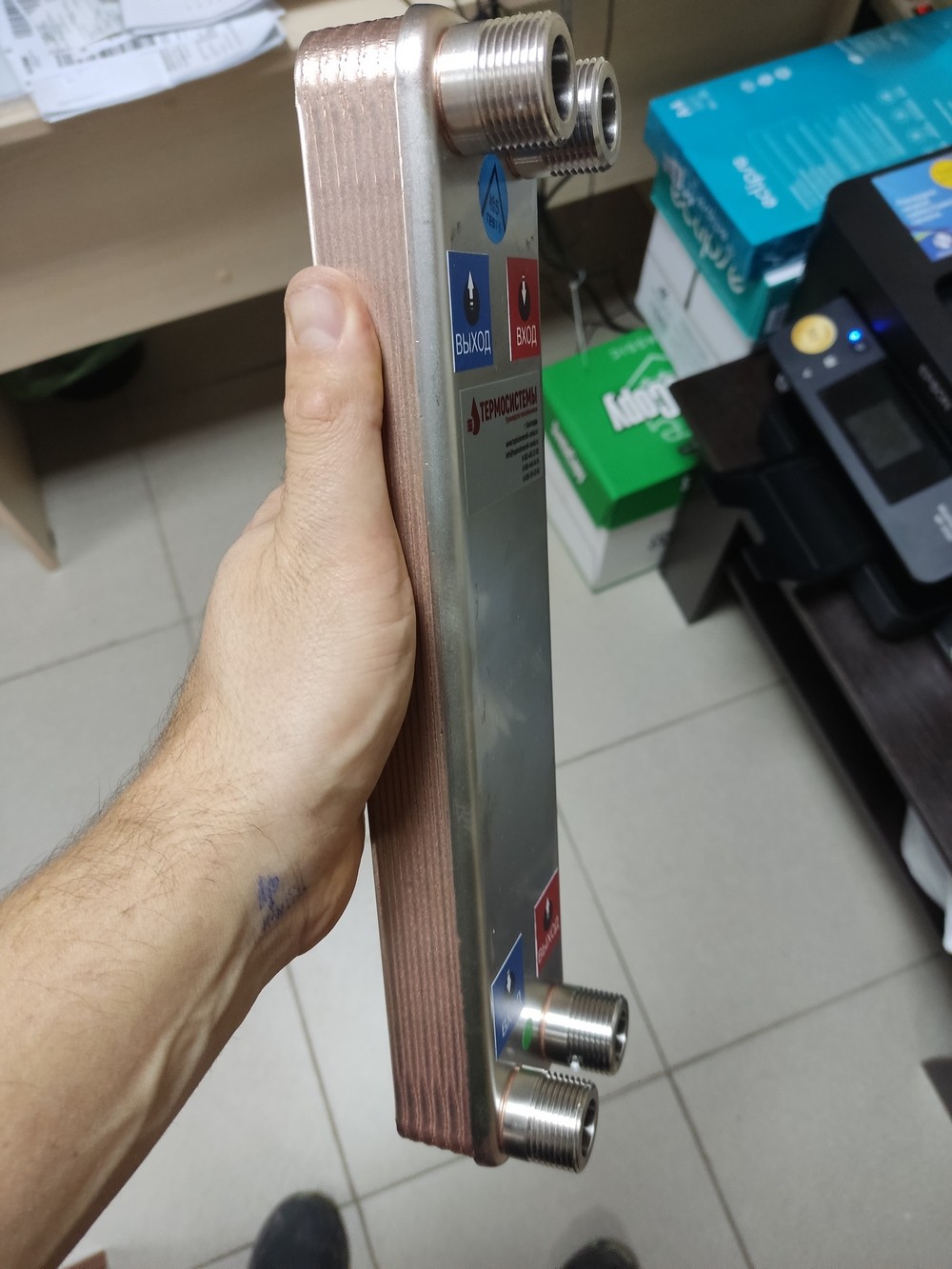

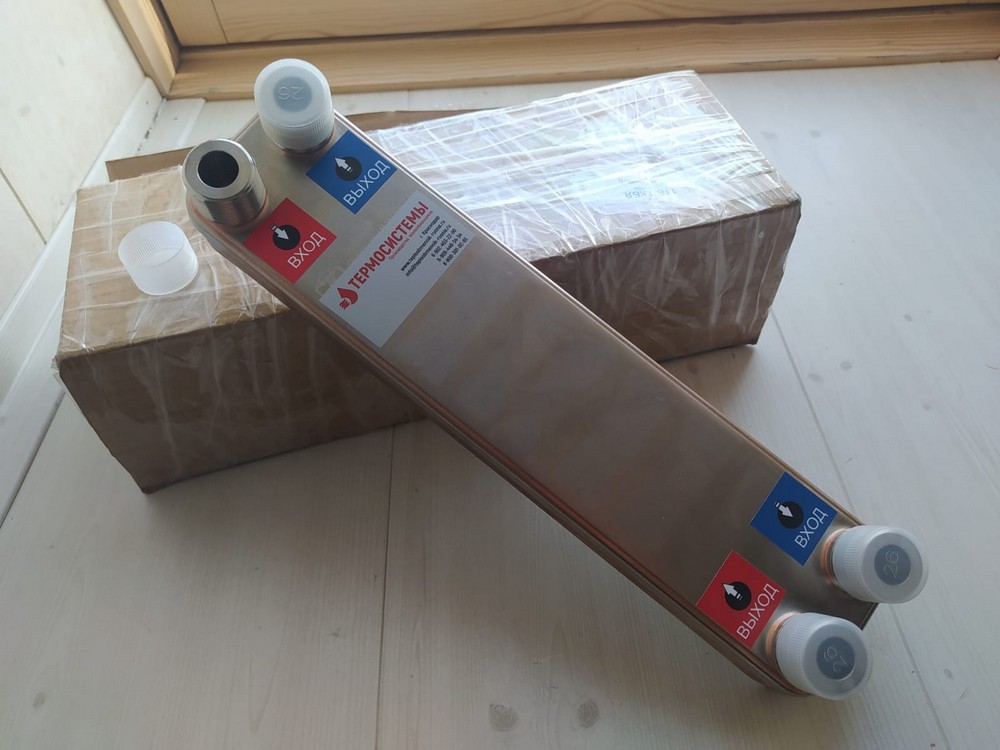

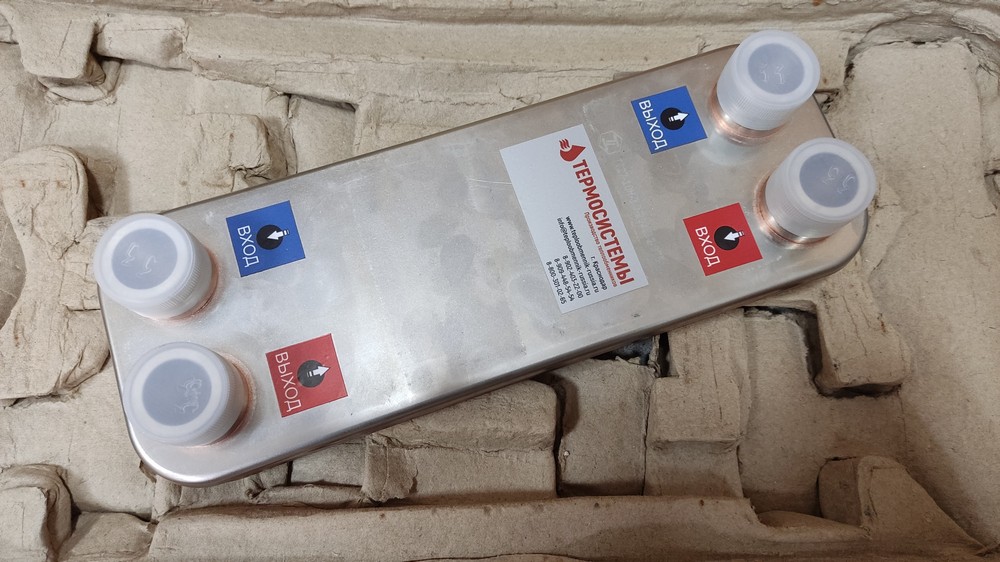

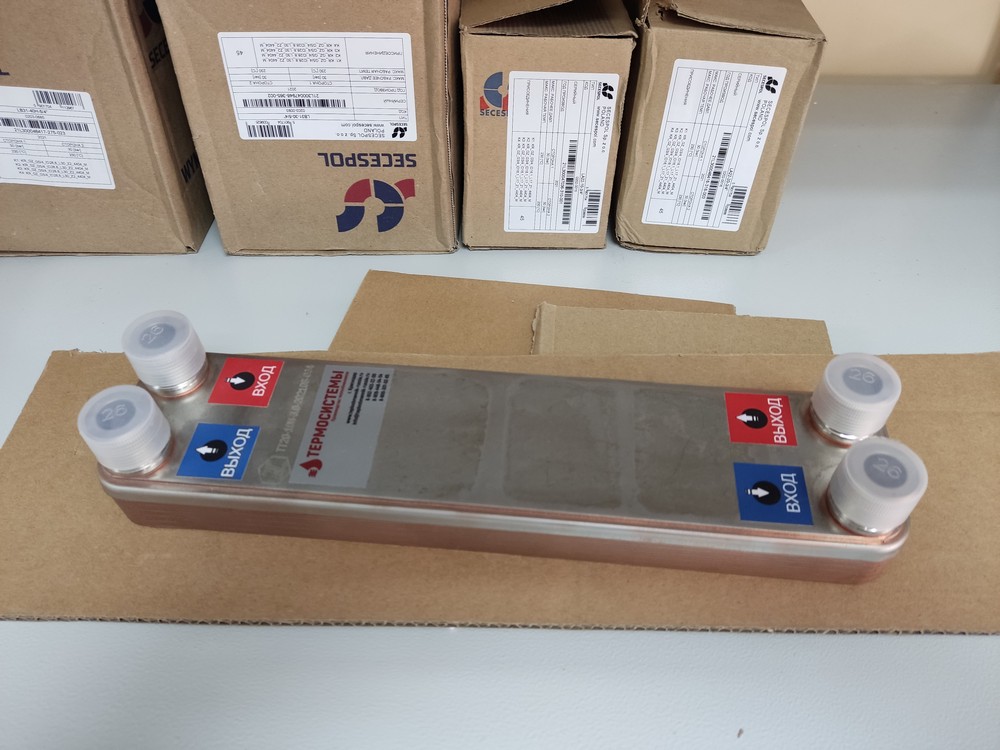

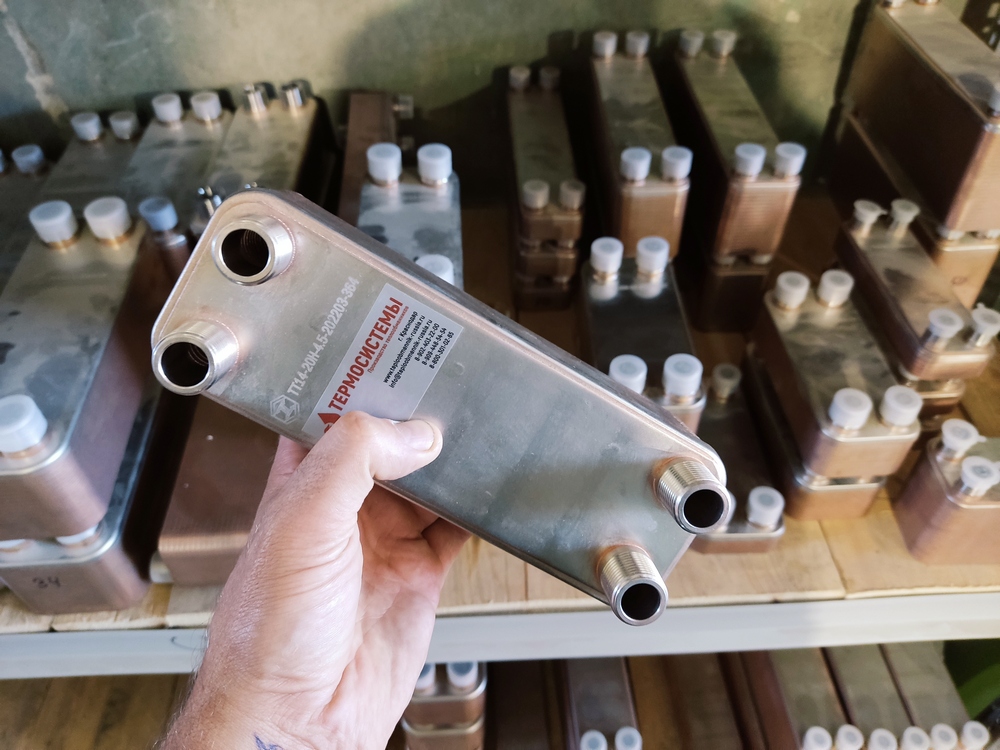

Механизм теплообменного аппарата собран из пакетов специальных пластин, которые в свою очередь изготовлены из качественных марок нержавеющей стали. В пакете пластины спаяны между собой с помощью медного припоя. В аппарате пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым по специальным канальцам. Каждый теплообменный аппарат имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

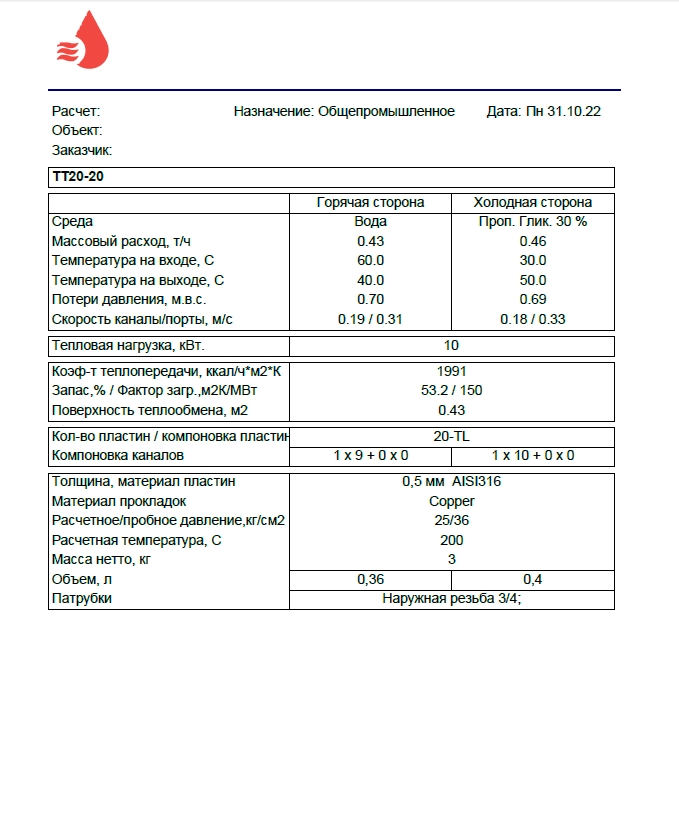

Пример расчёта теплообменного аппарата для контура снеготаяния

Поверхность нагреваемой бетонной площадки – 28 м2. Теплообменный аппарат рассчитан по данным:

Мощность – 10 кВт. (при расчёте берём, что для 1 м2 площади снеготаяния необходима 350 Вт. Мощности)
Температура нагревающего носителя, поступающего от газового котла – 60С
Внутреннюю систему антифриза прогреваем с 30С до 50С. Носитель в 50С поступает в трубный пучок системы снеготаяния
Нагревающий носитель – вода; нагреваемый носитель – гликоль 30% (антифриз)

По этим данным мы рассчитали паяный теплообменный аппарат ТТ20-30. В составе этого аппарата 20 пластин, а поверхность теплообмена составит – 0,4 м2.

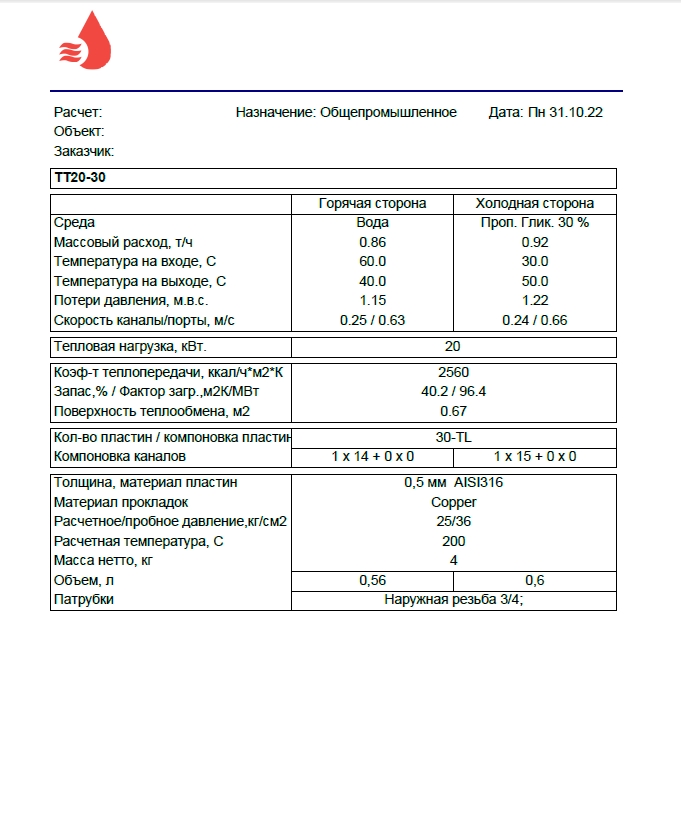

Пример расчёта теплообменного аппарата для контура снеготаяния

Поверхность нагреваемой бетонной площадки – 56 м2. Теплообменный аппарат рассчитан по данным:

Мощность – 20 кВт. (при расчёте берём, что для 1 м2 площади снеготаяния необходима 350 Вт. Мощности)
Температура нагревающего носителя, поступающего от газового котла – 60С
Внутреннюю систему антифриза подогреваем с 30С до 50С. Носитель в 50С поступает в трубный пучок системы снеготаяния
Нагревающий носитель – вода; нагреваемый носитель – гликоль 30% (антифриз)

По этим данным мы рассчитали паяный теплообменный аппарат ТТ20-30. В составе этого аппарата 30 пластин, а поверхность теплообмена составит – 0,6 м2.

Что нужно для тех. расчёта теплообменного аппаратаа

Расчёт теплообменного аппарата производится в специальных сертифицированных программах

Нам нужны параметры, чтобы выполнить тех. расчёт теплообменного аппарата:

Мощность теплообменного аппарата (кВт.) или размер поверхности прогреваемой площади снеготаяния (м2)
Температура нагревающего носителя
До каких значений нужно подогреть внутренний носитель, которая поступает в контур снеготаяния

Мы выполним тех. расчёт всего в течение 15 минут! Сразу же направим его клиенту в комплексе с чертежом и коммерческим предложением, где укажем цены и возможные даты поставки.

Данные паяных теплообменных аппаратов ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные аппараты ТТ — это надёжные приборы, которые доказали свою эффективность на протяжении 12 лет использования в самых сложных условиях. Эти аппараты имеют следующие достоинства:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...).

Малогабаритность. Аппарат легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные аппараты имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температуры носителей. Паяные аппараты могут использоваться в контурах, где нагревающим носителем будет пар.

Аппараты могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах.

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный аппарат и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..).

Механизм теплообменного аппарата производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные аппараты можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные аппараты?

Мы выпускаем аппараты на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Поверхность отопления зависит от мощности аппарата: разброс от 10м2 до 20 000 м2. Имеем в продаже аппараты любой функциональности отапливаемой поверхности в этом диапазоне.

Какова поверхность теплообмена?

Каждый теплообменный аппарат имеет свои параметры по обмену теплом. Чем крупнее сам аппарат, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность обмена теплом. Измеряют поверхность в м2. Мы выпускаем теплообменные аппараты с поверхностью обмена теплом от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

Мы выпускаем модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С).

Что применяют для спайки пластин?

Для спайки пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный аппарат с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные аппараты – это отличный вариант для таких теплоносителей.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.
