Паяные теплообменники ТТ для тепловых насосов

Паяные теплообменные аппараты ТТ часто используются в качестве конденсаторов и испарителей фреона в тепловых насосах. Эти аппараты имеют высокие характеристики по пиковым точкам давления – до 45 бар. Также в их механизме есть патрубки «под пайку», что упрощает процесс установки аппарата к фреоновой линии. Аппараты малогабаритны, их легко разместить в коллекторном шкафе или любой нише.

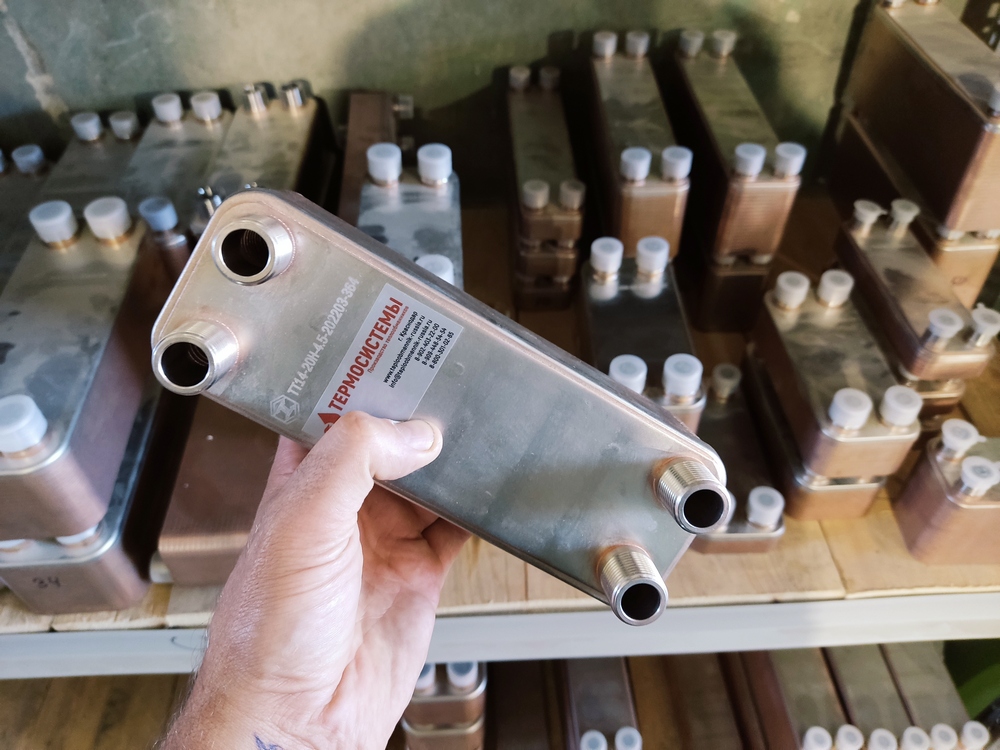

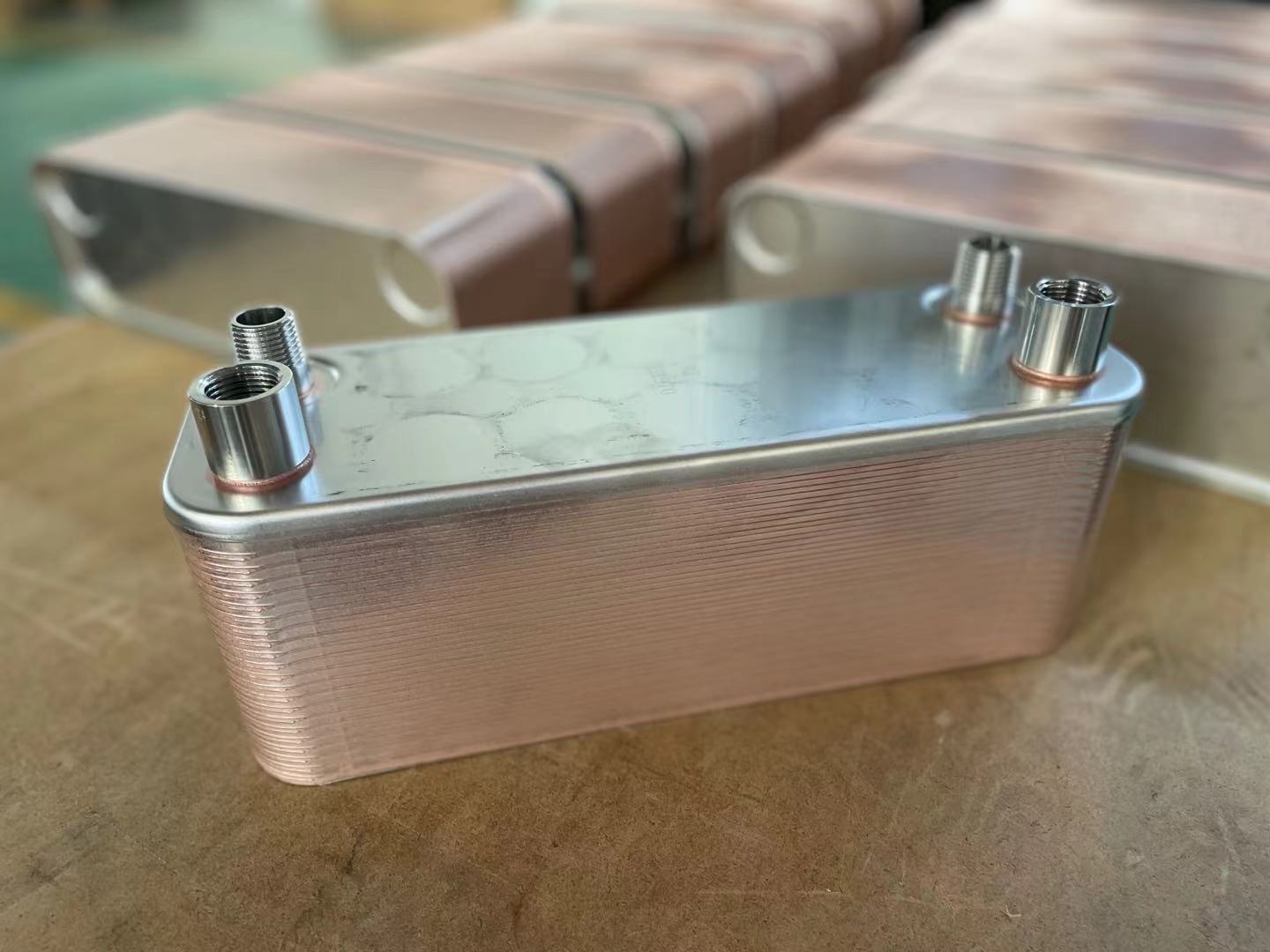

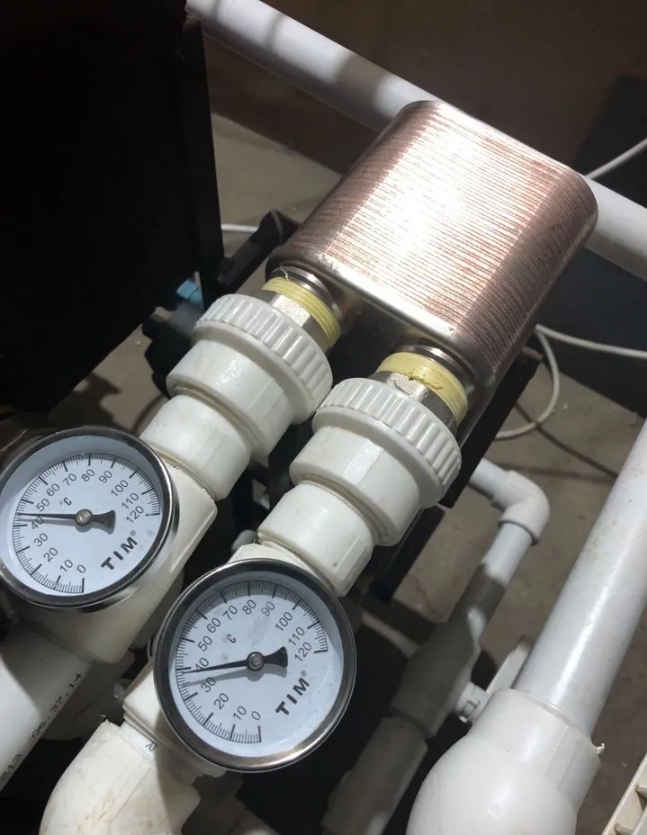

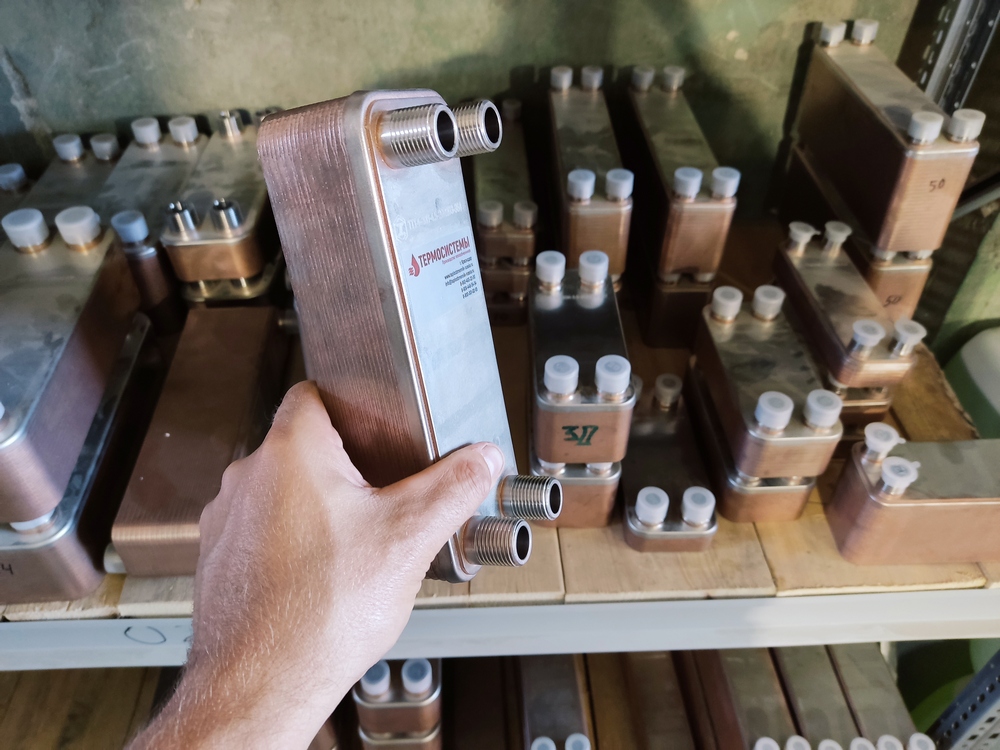

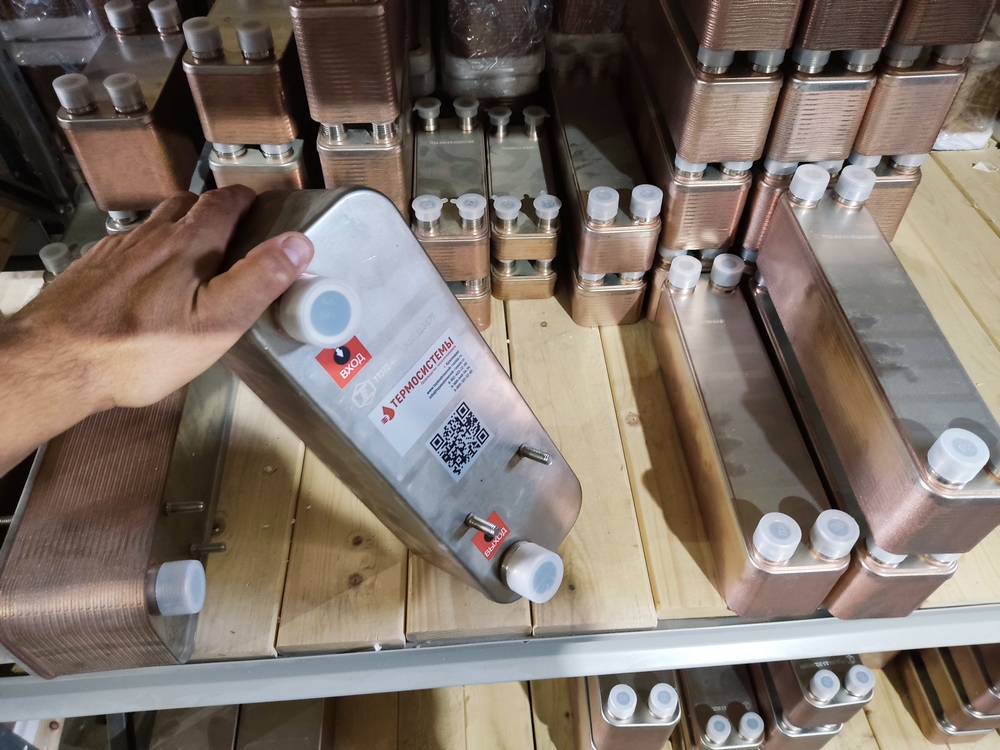

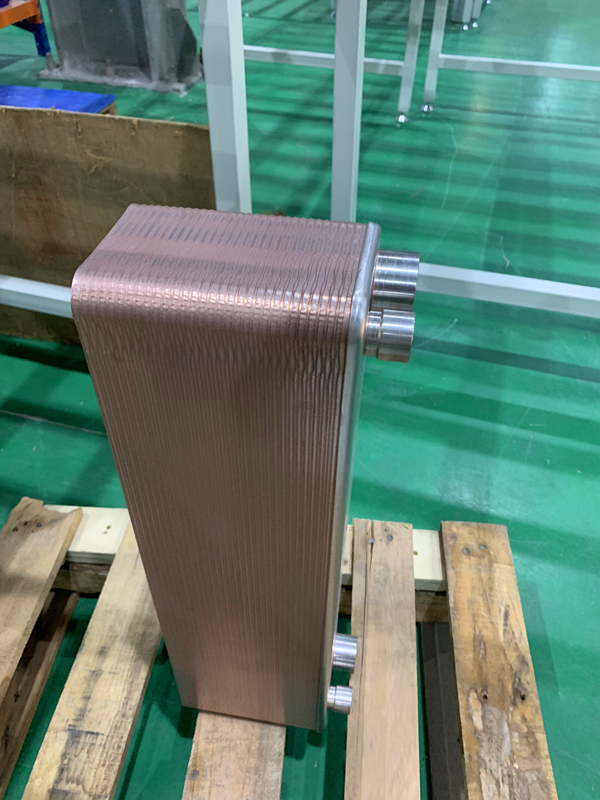

Механизм теплообменного аппарата собран из пакетов специальных пластин, которые в свою очередь изготовлены из качественных марок нержавеющей стали. В пакете пластины спаяны между собой с помощью медного припоя. В аппарате пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым по специальным канальцам. Каждый теплообменный аппарат имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

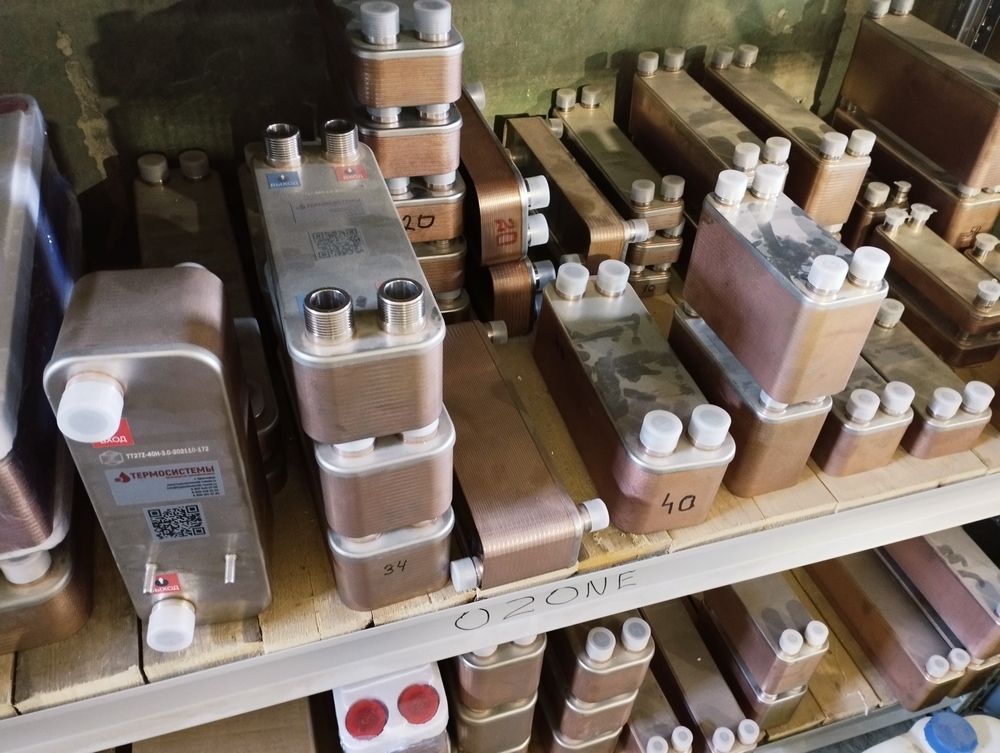

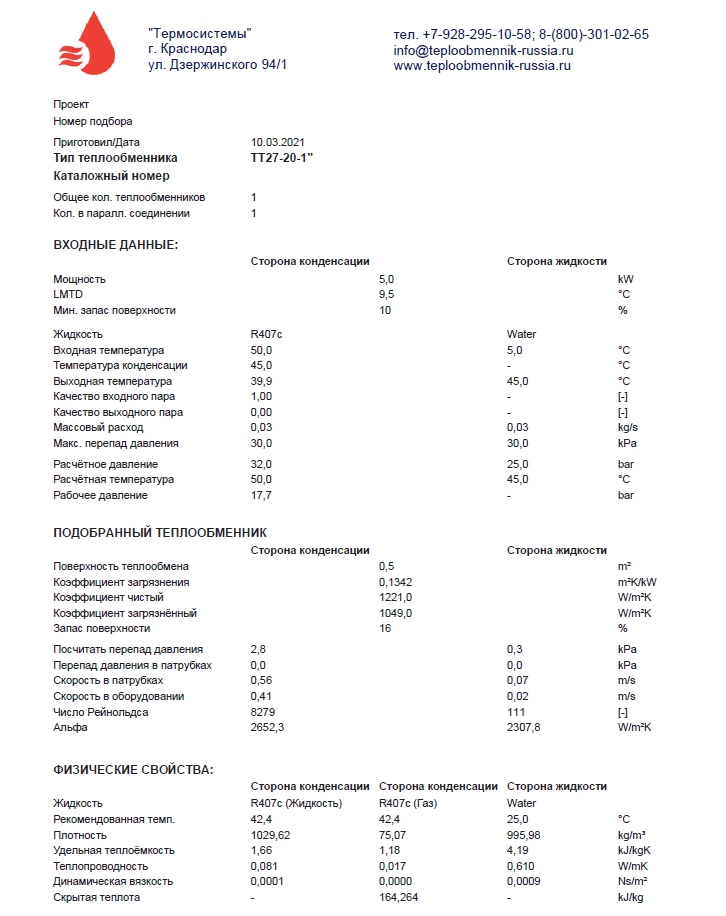

Пример расчёта теплообменного аппарата для теплового насоса

Пример тех. расчёта теплообменного аппарата для теплового насоса (конденсатора), который прогревает воду для гвс жилого помещения. Нагревающий носитель – фреон R407c. Теплообменный аппарат рассчитан по данным:

Мощность – 5 кВт
Температура конденсации фреона R407c – 45С
Воду подогреваем с 5С до 45С
Теплообменный прибор подогревает 108 литров горячей воды за 1 час

По этим данным мы рассчитали паяный теплообменный аппарат ТТ20-30. В составе этого аппарата 20 пластин, а поверхность теплообмена составит – 0,54 м2.

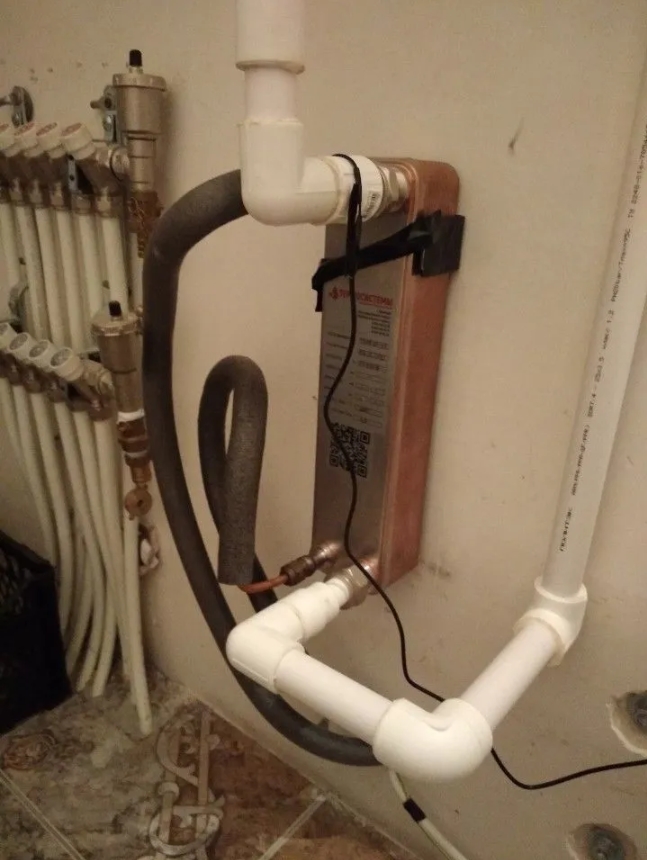

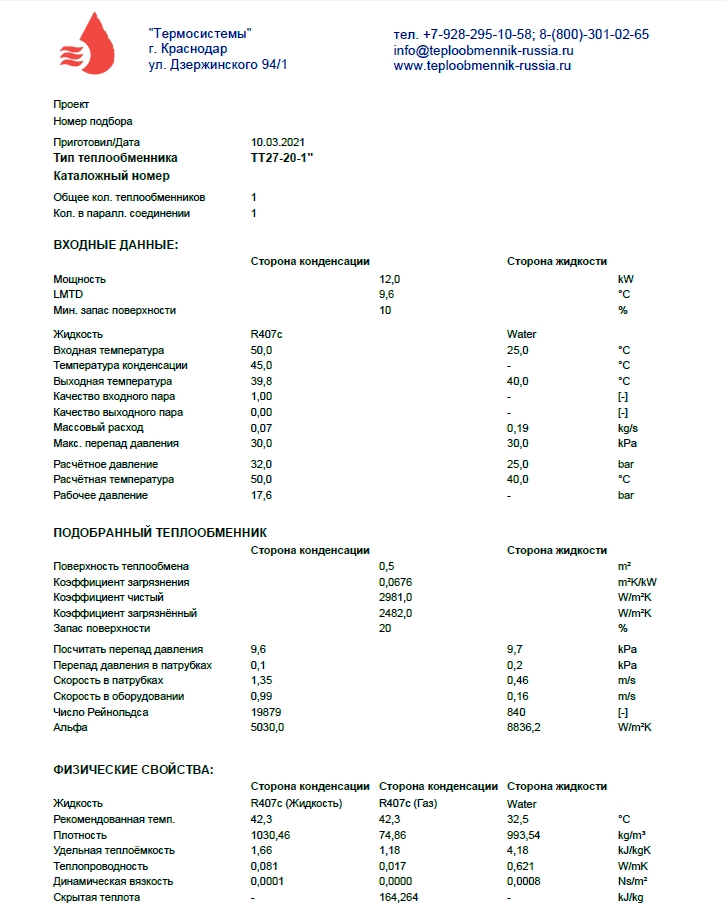

Пример расчёта теплообменного аппарата для теплового насоса

Пример тех. расчёта теплообменного аппарата для теплового насоса (конденсатора), который работает для отопительной системы здания, площадью 120 м2. Нагревающий носитель – фреон R407c. Теплообменный аппарат рассчитан по данным:

Мощность – 12 кВт
Температура конденсации фреона R407c – 45С
Воду подогреваем с 25С до 40С. Носитель в 40С поступает в радиаторы

По этим данным мы рассчитали паяный теплообменный аппарат ТТ20-30. В составе этого аппарата 20 пластин, а поверхность теплообмена составит – 0,54 м2.

Что нужно для тех. расчёта теплообменного аппаратаа

Расчёт теплообменного аппарата производится в специальных сертифицированных программах

Нам нужны параметры, чтобы выполнить тех. расчёт теплообменного аппарата:

Мощность теплообменного прибора (кВт.)
Температура кипения (для испарителя) или конденсации (для конденсатора) фреона
До каких значений нужно прогреть/охладить внутренний носитель, который поступает в контур

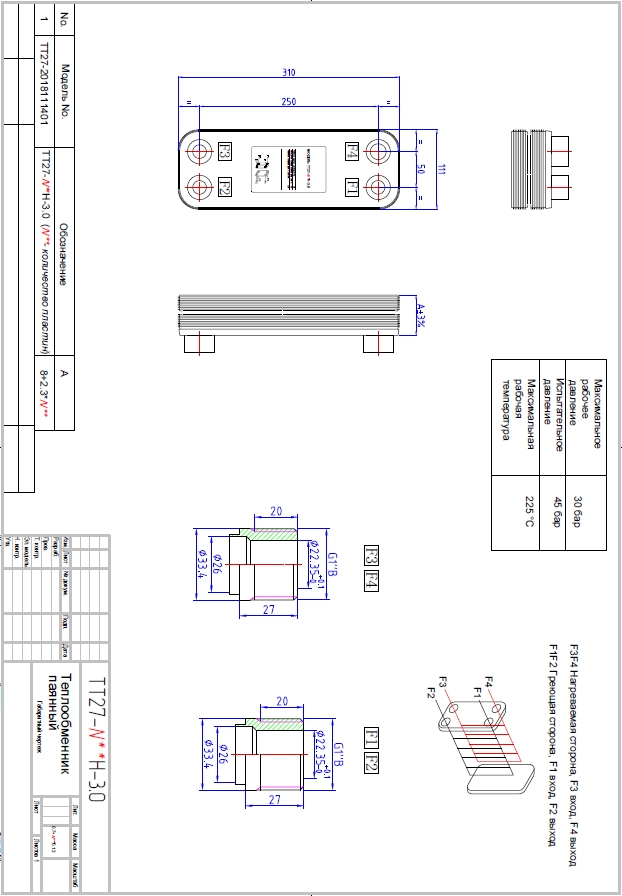

Мы выполним тех. расчёт всего в течение 15 минут! Сразу же направим его клиенту в комплексе с чертежом и коммерческим предложением, где укажем цены и возможные даты поставки.

Данные паяных теплообменных аппаратов ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные аппараты ТТ — это надёжные приборы, которые доказали свою эффективность на протяжении 12 лет использования в самых сложных условиях. Эти аппараты имеют следующие достоинства:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...).

Малогабаритность. Аппарат легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные аппараты имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температуры носителей. Паяные аппараты могут использоваться в контурах, где нагревающим носителем будет пар.

Аппараты могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах.

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный аппарат и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..).

Механизм теплообменного аппарата производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные аппараты можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные аппараты?

Мы выпускаем аппараты на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Поверхность отопления зависит от мощности аппарата: разброс от 10м2 до 20 000 м2. Имеем в продаже аппараты любой функциональности отапливаемой поверхности в этом диапазоне.

Каков диаметр у патрубков?

Мы выпускаем теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Есть ли по фреоновой стороне патрубки «под пайку»?

Да, такие виды аппаратов у нас есть.

Какова поверхность теплообмена?

Каждый теплообменный аппарат имеет свои параметры по обмену теплом. Чем крупнее сам аппарат, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность обмена теплом. Измеряют поверхность в м2. Мы выпускаем теплообменные аппараты с поверхностью обмена теплом от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

Мы выпускаем модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С).

Что применяют для спайки пластин?

Для спайки пластин в пакеты берут тонкий лист меди.

Применяют ли теплообменные аппараты для систем с фреонами?

Да. Их главная функция – это работа в качестве испарителей и конденсаторов фреона.

Можно ли эксплуатировать теплообменный аппарат с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные аппараты – это отличный вариант для таких теплоносителей.

Видеоотзывы

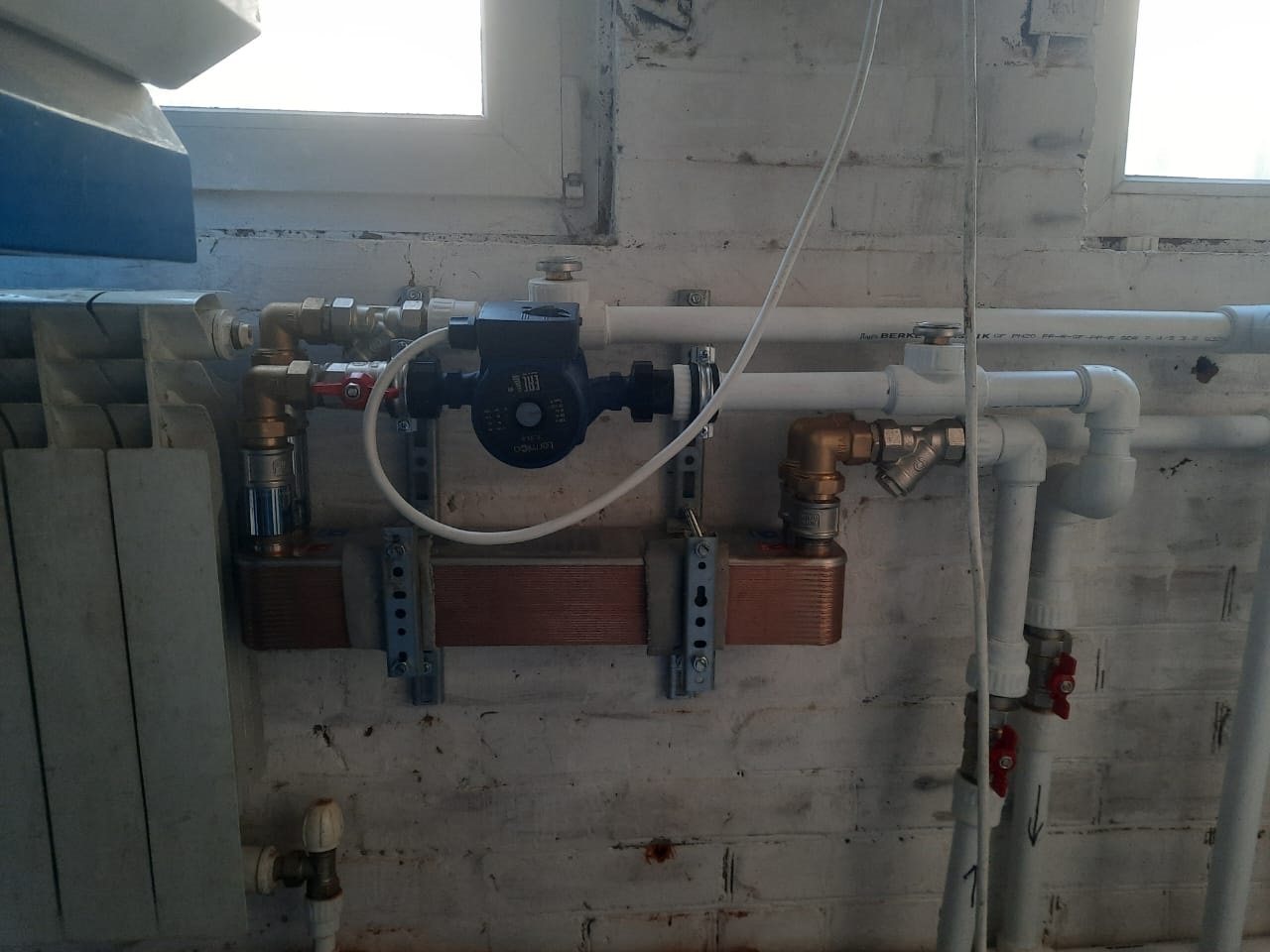

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!
