Паяные теплообменники ТТ для вентиляции

В вентиляционных системах теплообменные аппараты играют роль теплопередатчика от нагревающего носителя к нагреваемому. Затем подогретый носитель поступает в контур воздушного отопления, который нужен, чтобы подогреть воздух в помещении.

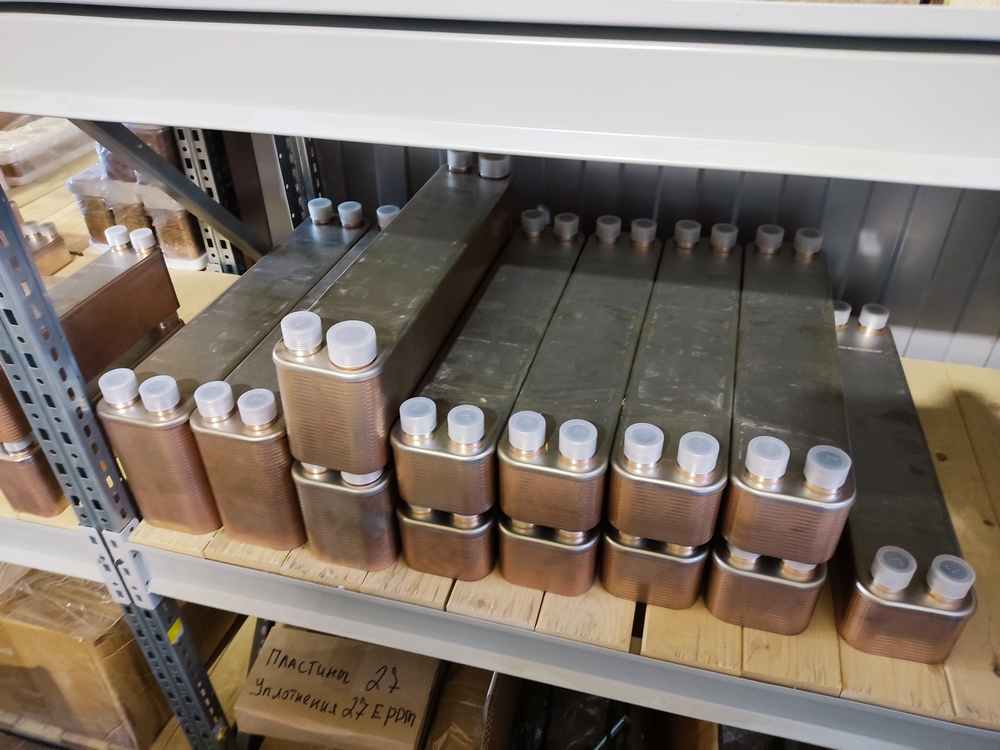

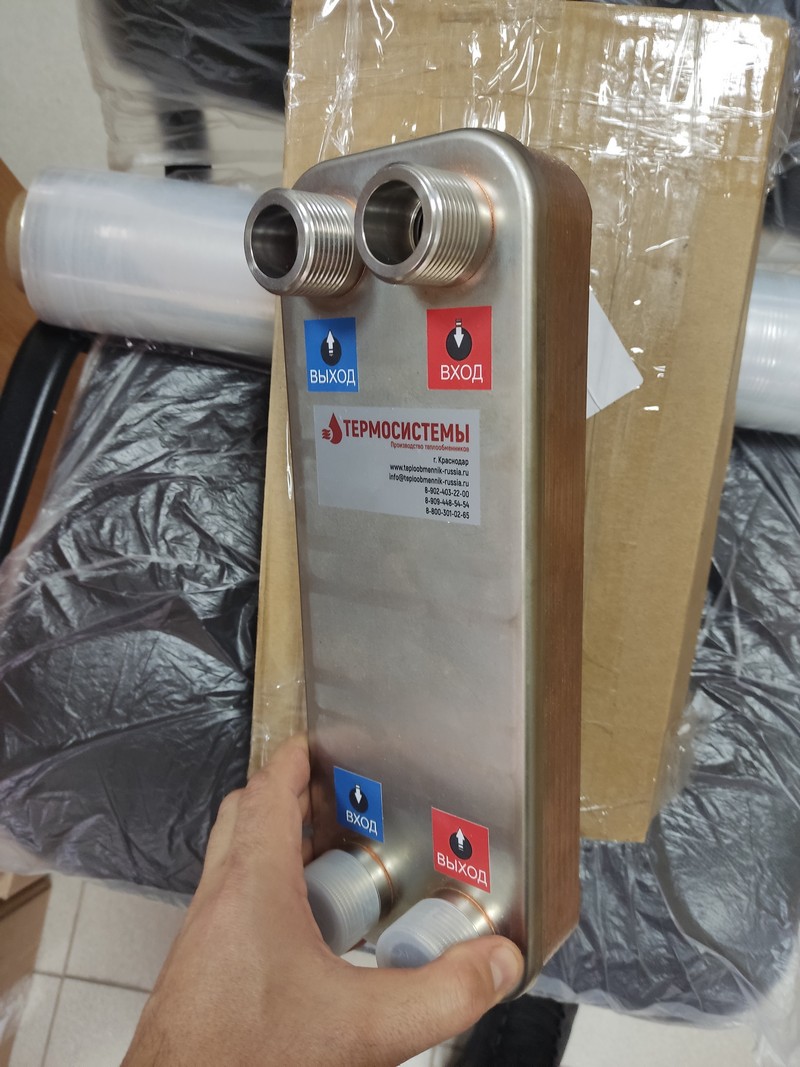

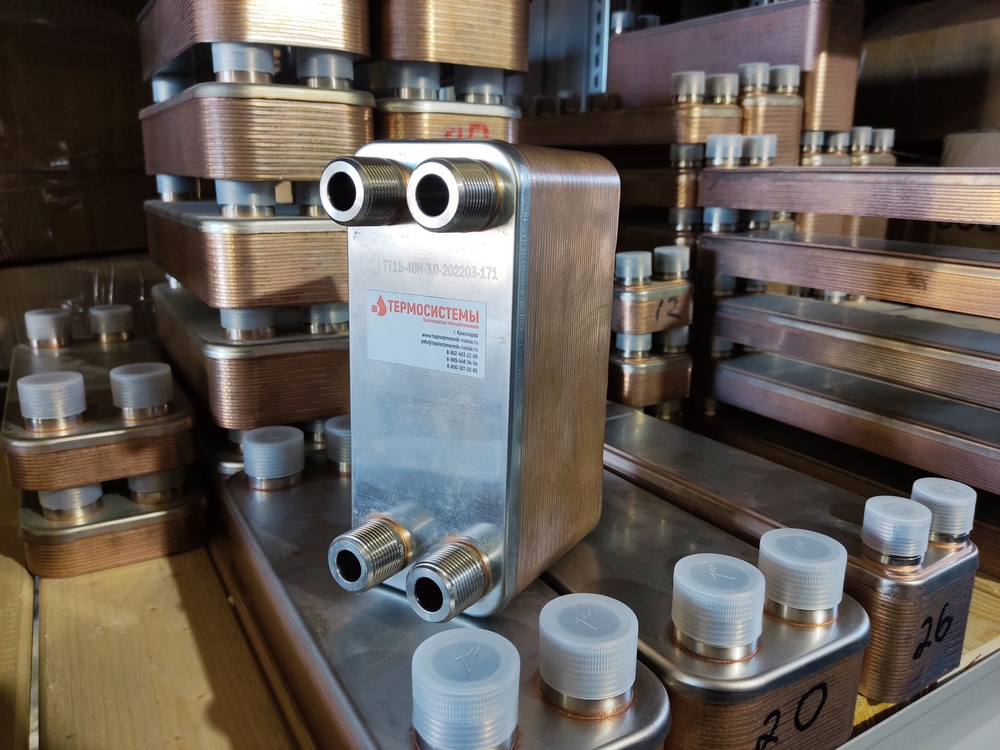

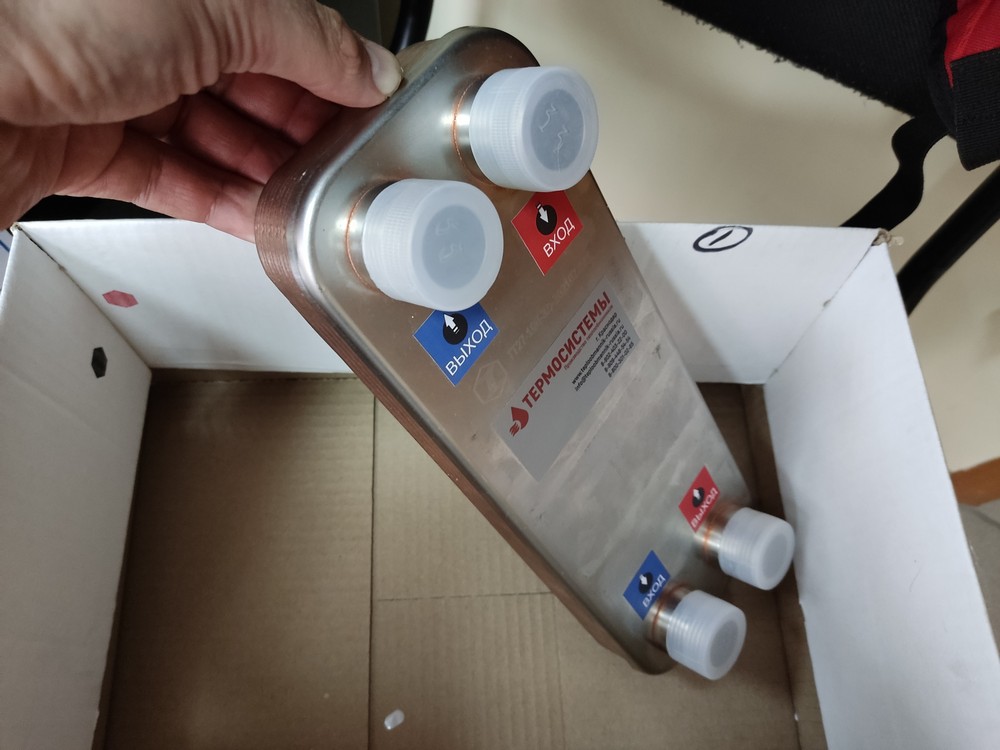

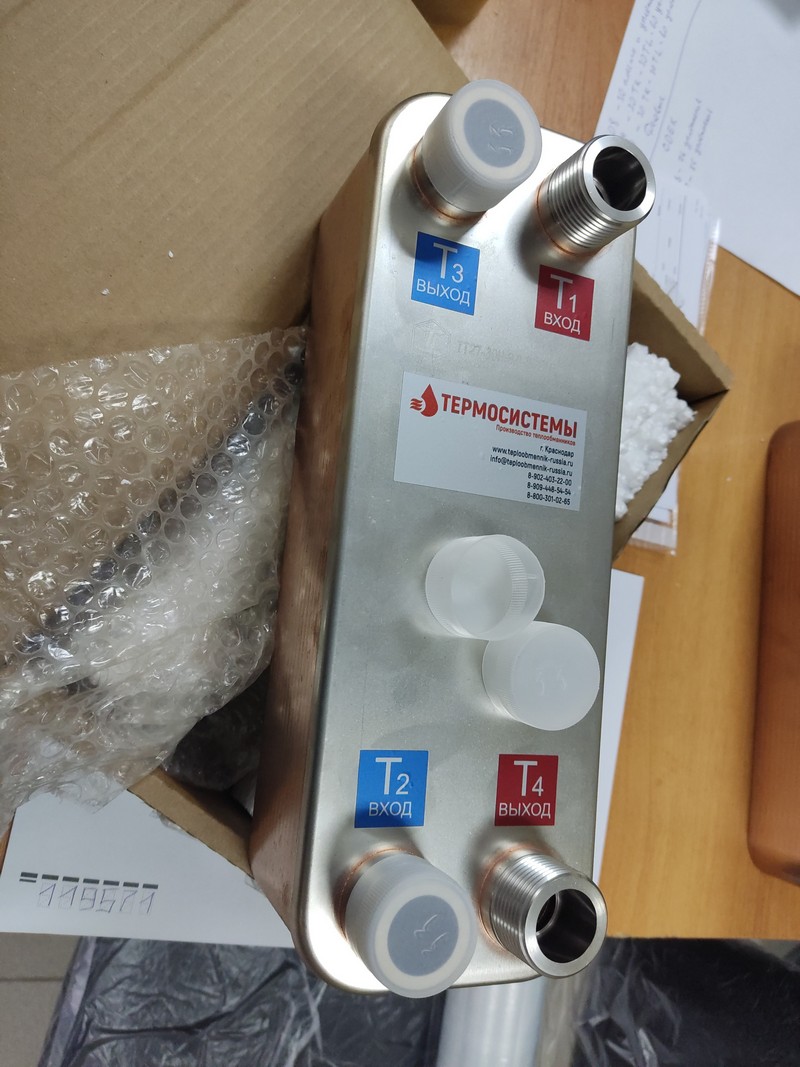

Механизм теплообменного аппарата собран из пакетов специальных пластин, которые в свою очередь изготовлены из качественных марок нержавеющей стали. В пакете пластины спаяны между собой с помощью медного припоя. В аппарате пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым по специальным канальцам. Каждый теплообменный аппарат имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного аппарата для вентиляционной системы

Теплообменный аппарат рассчитан по данным:

Мощность – 40 кВт.
Температура нагревающего носителя - вход 90°С, выход 70°С.
Температура нагреваемого носителя - вход 50°С, выход 80°С.
Вид носителей – вода.

По этим данным мы рассчитали паяный теплообменный аппарат ТТ50-20. В составе этого аппарата 20 пластин, а поверхность теплообмена составит 1 м2.

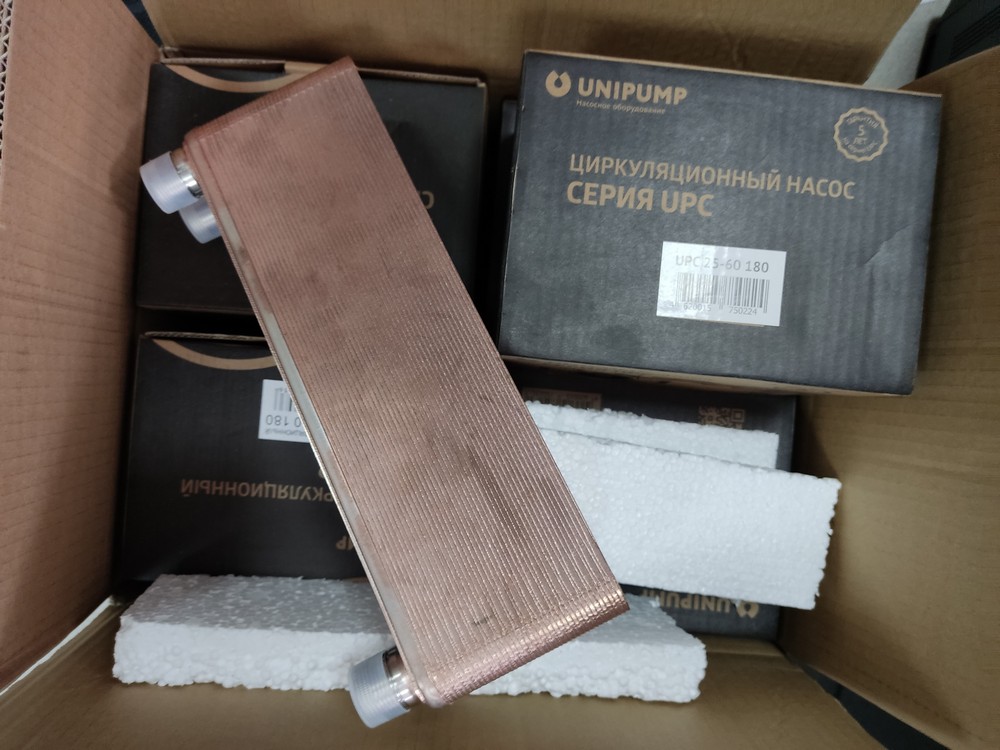

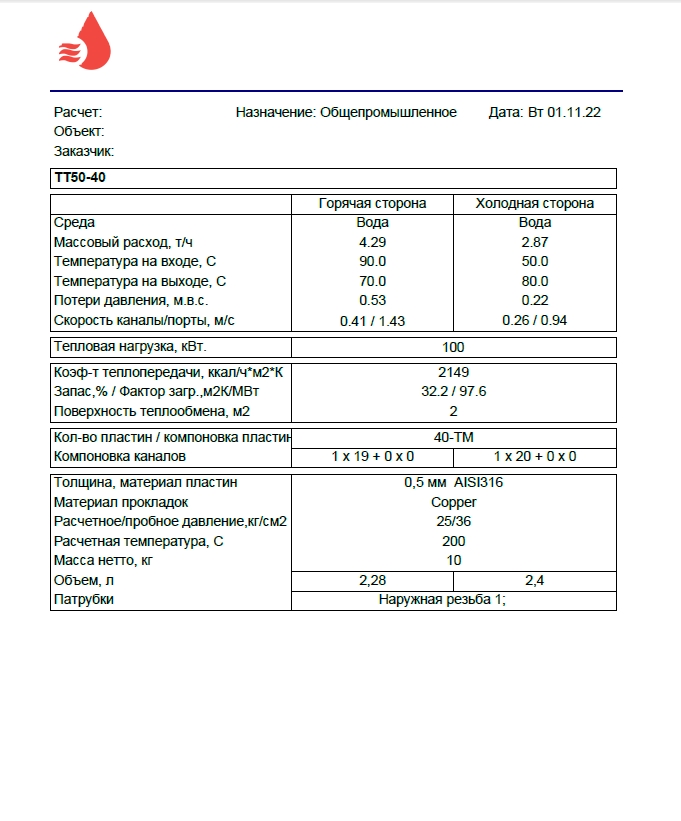

Пример расчёта теплообменного аппарата для вентиляционной системы

Теплообменный аппарат рассчитан по данным:

Мощность – 100 кВт.
Температура нагревающего носителя — вход 90°С, выход 70°С
Температура нагреваемого носителя - вход 50°С, выход 80°С
Вид носителей – вода

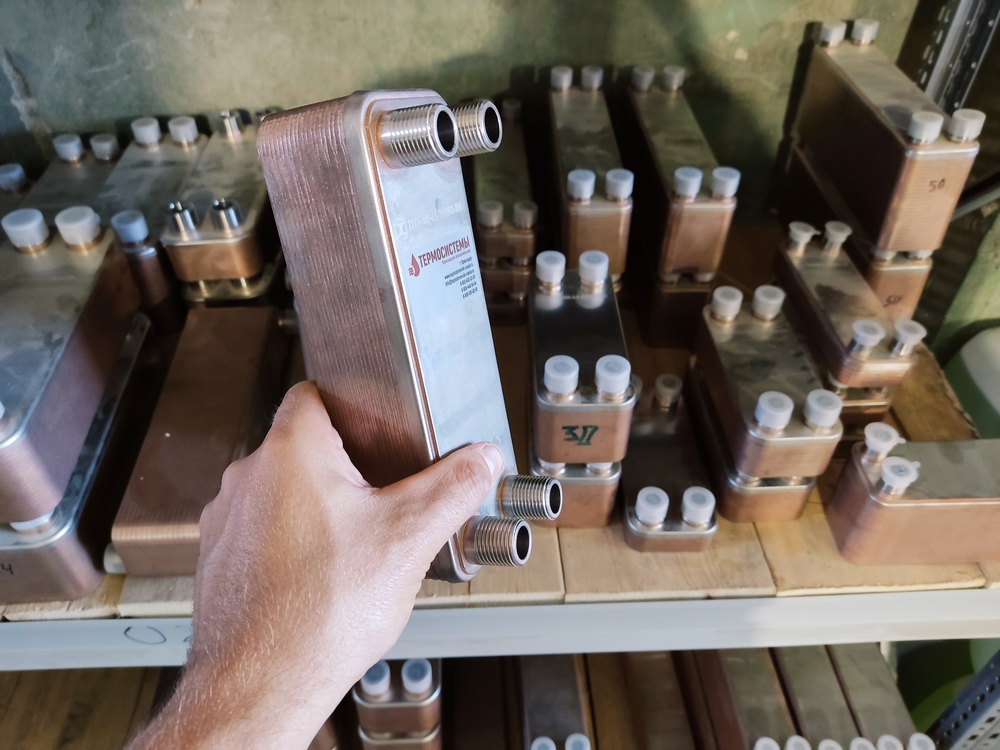

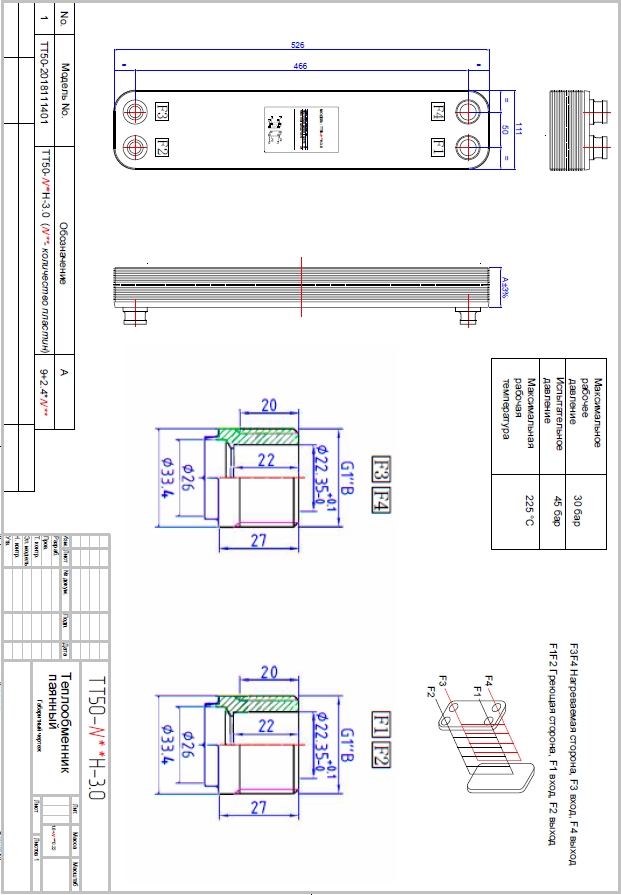

По этим данным мы рассчитали паяный теплообменный аппарат ТТ50-40. В составе этого аппарата 40 пластин, а поверхность теплообмена составит 2 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Что нужно для тех. расчёта теплообменного аппаратаа

Расчёт теплообменного аппарата производится в специальных сертифицированных программах

Нам нужны параметры, чтобы выполнить тех. расчёт теплообменного аппарата:

Мощность теплообменного аппарата (кВт.)
Температура нагревающего носителя (вход и выход из теплообменника)
Температура нагреваемого носителя (вход и выход из теплообменника)

Мы выполним тех. расчёт всего в течение 15 минут! Сразу же направим его клиенту в комплексе с чертежом и коммерческим предложением, где укажем цены и возможные даты поставки.

Данные паяных теплообменных аппаратов ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные аппараты ТТ — это надёжные приборы, которые доказали свою эффективность на протяжении 12 лет использования в самых сложных условиях. Эти аппараты имеют следующие достоинства:

Высокий коэффициент передачи тепла

Теплообменный аппарат с высокой продуктивностью проводит процесс охлаждения воды с помощью тоненьких (0,4 мм.) пластин.

Малогабаритность

Аппарат легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные аппараты имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики

Max давления – 30 бар. Max температуры – 225С, min температуры (-196С).

Лёгкость установки

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный аппарат и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..).

Коррозийная стойкость

Механизм теплообменного аппарата изготовлен из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Многофункциональность

Теплообменные аппараты можно использовать с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные аппараты?

Мы выпускаем аппараты на любую мощность от 1 кВт. до 2 МВт.

Каков диаметр у патрубков?

Мы выпускаем теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Какова поверхность теплообмена?

Каждый теплообменный аппарат имеет свои параметры по обмену теплом. Чем крупнее сам аппарат, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность обмена теплом. Измеряют поверхность в м2. Мы выпускаем теплообменные аппараты с поверхностью обмена теплом от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

Мы выпускаем модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С).

Что применяют для спайки пластин?

Для спайки пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный аппарат с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные аппараты – это отличный вариант для таких теплоносителей.
